在铝和塑料之间进行选择不仅仅是哪种材料更坚固或更便宜的问题.
该决定通常包含两个单独的问题:
- 该部件的行为应该像金属还是工程聚合物?
- 是否应该CNC加工, 注塑成型, 或通过工艺组合生产?
这些问题不应该混在一起.
CNC 加工的 POM 导块与注塑 ABS 盖不是同一类型的产品. PEEK 电气隔离器不是铝安装支架的低成本版本. 每种材料和制造路线解决不同的问题.
当零件必须保持刚性时使用铝, 传播热量, 支持耐用线程, 承载夹紧载荷, 或形成导电外壳的一部分. 电气绝缘时使用工程塑料, 低摩擦, 化学相容性, 减轻重量, 或者可控的灵活性更重要. 只有在塑料设计和生产数量证明专用模具合理后才选择注塑成型.
首先将实质性决策与过程决策分开
“铝与塑料”可以描述几种不同的比较.
| 比较 | 你真正的决定是什么 |
|---|---|
| CNC 加工铝材与 CNC 加工塑料 | 哪种材料行为更适合该零件 |

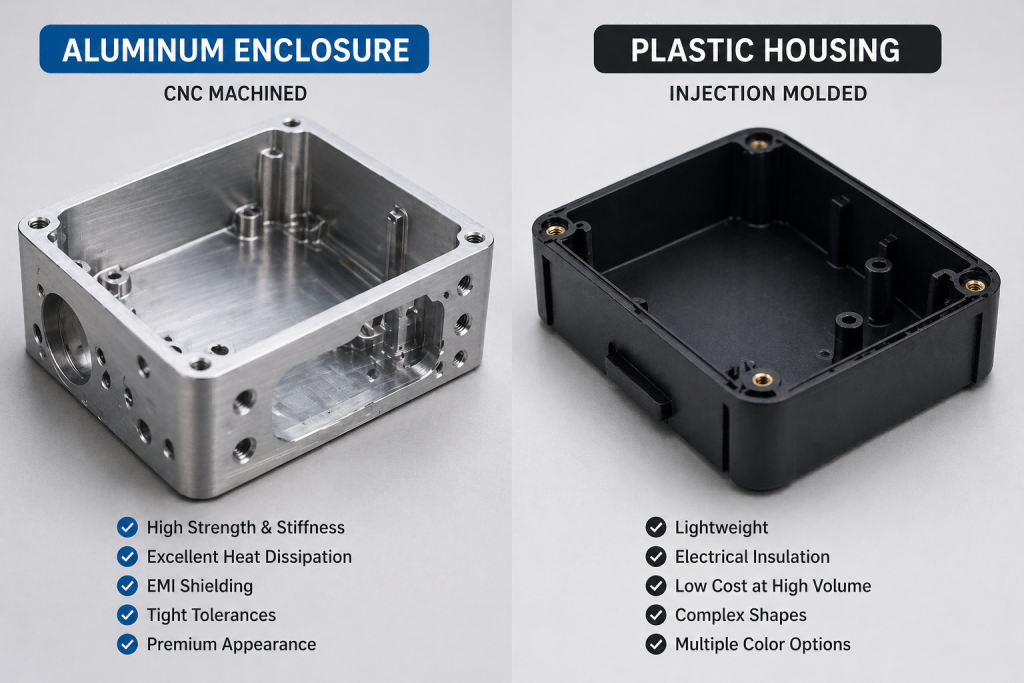

| CNC 加工铝材与注塑塑料 | 材料和制造路线 |
| 带塑料部件的铝结构 | 如何在一个装配体中分配不同的功能 |
| CNC 塑料原型与模制塑料生产零件 | 设计是否足够成熟，适合工装 |
这种区别很重要，因为制造经济学可能隐藏真正的工程要求.

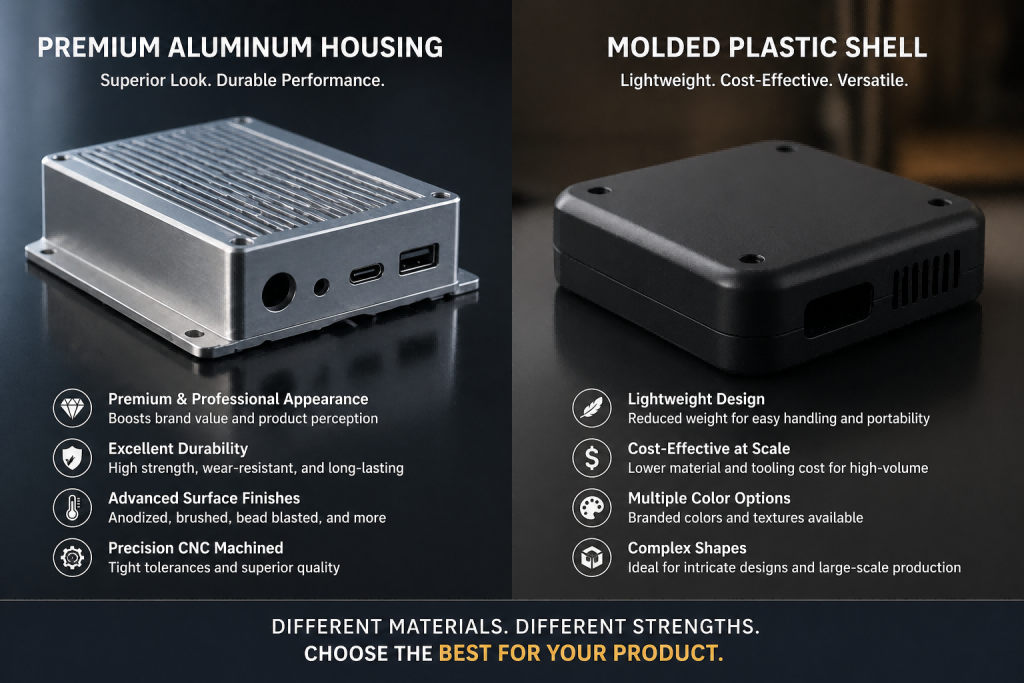

模制塑料外壳可以在稳定的体积下具有较低的单位成本, 但这并不能使塑料适合散热底座或高负载安装板. CNC 加工的铝制零件可以避免模具投资, 但这并不能使铝成为电气隔离器或低摩擦导轨的正确材料.
从函数开始. 明确所需材料行为后选择制造路线.
铝通常是刚性结构更安全的起点
通常选择铝来制造必须在紧固下保持几何形状的零件, 振动, 加工, 检查, 并重复组装.
典型例子包括:
- 设备安装板
- 结构支架
- 精密治具
- 机器人框架
- 电机安装座
- 电子产品外壳
- 光学或传感器支撑
- 螺纹盖
- 散热组件
它的主要优点不仅仅是抗拉强度. 它是刚度的组合, 机械加工性, 导热系数, 可用脾气, 表面处理选项, 和可预测的机械行为.
当零件包括:
- 机加工基准面
- 轴承或密封件位置
- 几个螺纹孔
- 宽阔平坦的安装面
- 来自螺丝的夹紧负载
- 单独组件之间的对齐
- 必须随着时间的推移保持稳定的功能
铝的牌号和回火仍然很重要. 一个薄薄的 5052 板材外壳, 6061-T651 机加工板, 和 7075-T6 结构组件的行为方式不同.
更详细的合金比较, 查看我们的指南 最适合 CNC 加工的铝材.
工程塑料不仅仅是一种更便宜的替代品
塑料通常被视为一种材料类别. 那是一个错误.
工程塑料可以提供铝天然无法提供的功能, 包括:
- 电气绝缘
- 低摩擦
- 降低噪音
- 化学相容性
- 减轻组件重量
- 可控的灵活性
- 非磁性行为
- 对所选清洁剂的耐受性
- 透明或半透明外观
- 减少对配合部件的磨损
正确的塑料取决于操作环境.
聚甲醛
聚甲醛, 也称为乙缩醛, 通常考虑用于精密导轨, 衬套, 滚筒, 固定装置, 和移动机械部件.
它可以提供:
- 低摩擦
- 良好的磨损性能
- 相对较好的尺寸稳定性
- 清洁加工
- 与许多尼龙等级相比，湿度敏感性较低
它并不自动适用于所有化学或高温环境.
尼龙
尼龙在韧性较高的情况下可能有用, 冲击行为, 戴阻力, 一些灵活性是有帮助的.
然而, 吸湿性会发生变化:
- 方面
- 刚性
- 重量
- 适合
- 长期表现
图纸和检验计划应考虑实际的尼龙等级, 调理状态, 和工作湿度.
ptfe
选择 PTFE 主要是为了低摩擦和广泛的化学兼容性.
它还提出了设计挑战:
- 低刚度
- 高蠕变
- 夹紧困难
- 螺纹强度有限
- 持续负载下的尺寸移动
不应使用与 POM 或铝相同的规则进行评估.
窥视
PEEK 可能适用于要求严格的热, 化学, 电气, 或机械环境.
可以解决普通塑料无法解决的问题, 但确切的成绩很重要. 未填充, 玻璃填充的, 碳填充, 轴承级, 和医用级材料可能表现不同.
其材料成本也造成不必要的库存去除, 被拒绝的零件, 公差过紧，价格昂贵.
ABS 和聚碳酸酯
ABS 和聚碳酸酯与外壳广泛相关, 封面, 守卫, 透明特征, 和模制消费或设备组件.
它们不应自动与机加工 POM 分组, ptfe, 或 PEEK 零件. 他们的设计规则, 生产路线, 表面期望, 和操作限制可能有很大不同.
我们的 CNC 加工最佳塑料指南 比较与 POM 相关的主要风险, 尼龙, ptfe, 窥视, 和其他可加工聚合物.
组装后的负载比一次性强度测试更重要
许多重大决策都是通过比较数据表上的强度值来做出的.
这还不够.
一个部件可能会通过一个简短的测试，但在几周或几个月后移动缓慢:
- 螺栓预紧力
- 锁模压力
- 弹簧力
- 承载压力
- 温度升高
- 振动
- 重复组装
许多热塑性塑料在持续负载下会蠕变或松弛. 这可能会减少夹紧力, 改变对齐方式, 松开组件, 或允许密封面移动.
长期负载下的塑料部件可能需要:
- 更宽的承重面积
- 较低的拧紧扭矩
- 金属垫圈
- 压缩限制器
- 螺纹嵌件
- 较厚的凸台
- 额外的肋骨
- 减少无支撑长度
- 为抗蠕变而选择的材料等级
当零件较薄时，铝也会变形, 高度机械加工, 缺乏支持, 或释放残余应力. 它不应该被视为完全稳定.
不同之处在于，当装配取决于普通设备温度下的刚度和持续机械预载时，铝通常是更可预测的起点.
宽容是一个系统结果, 不是材料标签
常听到:
铝可以保持严格的公差, 而塑料则不能.
这个说法太简单了.
聚甲醛, 窥视, 和其他选定的工程塑料可加工成精密机械部件. 同时, 大型薄壁铝制外壳在粗加工后可能会变形, 松开, 阳极氧化, 或温度变化.
可达到的结果取决于:
- 材质等级
- 物质条件
- 库存形式
- 内应力
- 零件几何形状
- 壁厚
- 刀具锋利度
- 切削热
- 工件夹持
- 测量温度
- 加工和检查之间的时间
- 水分调理
- 最终运行环境
用于塑料零件, 当零件达到不同的温度或湿度条件时，加工后立即测量的尺寸可能会发生变化.
用于铝制零件, 去除大部分原始毛料可以释放残余应力并改变平整度.
图纸应确定控制功能的尺寸，而不是对每个功能设置严格的公差. 基准关系, 交配条件, 检查状态, 和操作环境通常比一长串孤立的维度更重要.
为了进一步规划, 看看我们的 CNC加工公差指南.
螺纹和嵌件决定产品的维修方式
螺纹设计通常可以揭示铝或塑料哪个是更安全的选择.
铝制直接螺纹
机加工铝螺纹通常用于:
- 重复组装
- 机械螺丝
- 封面
- 固定装置
- 设备支架
- 外壳
- 结构接缝
它们仍然需要足够的螺纹啮合, 正确的导孔准备, 控制刀具磨损, 和合适的紧固扭矩.
铝螺纹可剥线, 瘿, 表面处理后尺寸变小, 或者当螺纹太靠近薄壁时失败.
攻丝和螺纹铣削的选择取决于孔的情况, 螺纹尺寸, 深度, 数量, 材料, 工具访问, 和报废风险. 这些差异在我们的解释中有所解释 螺纹铣削与攻丝导轨的比较.
塑料直接螺纹
直接机加工的塑料螺纹可以在以下情况下工作：:
- 装配负荷适中
- 螺丝不经常拆卸
- 材料具有合适的刚度
- 接合长度足够
- 拧紧扭矩受到控制
- 工作温度稳定
他们并非天生就弱, 但设计必须与聚合物相匹配.
塑料嵌件
当装配需要时，金属嵌件值得审查:
- 频繁拆卸和安装
- 更高的紧固扭矩
- 更好的耐磨性
- 预载更一致
- 更强的抗拉拔能力
- 金属对金属紧固接口
用于模制塑料零件, 嵌件可以在成型过程中安装或通过二次工艺添加. 用于机加工塑料零件, 压接, 螺纹式, 保税的, 或热安装解决方案可能取决于材料和几何形状.
应在周边凸台及壁厚确定前选择插入方式.
耐热性和散热性要求不同
能够承受高温的材料并不一定能够有效地散热.
这些是单独的属性:
- 耐热性 描述材料在工作温度下是否保持可接受的性能.
- 散热 描述热量如何有效地穿过零件并进入另一个表面或周围空气.

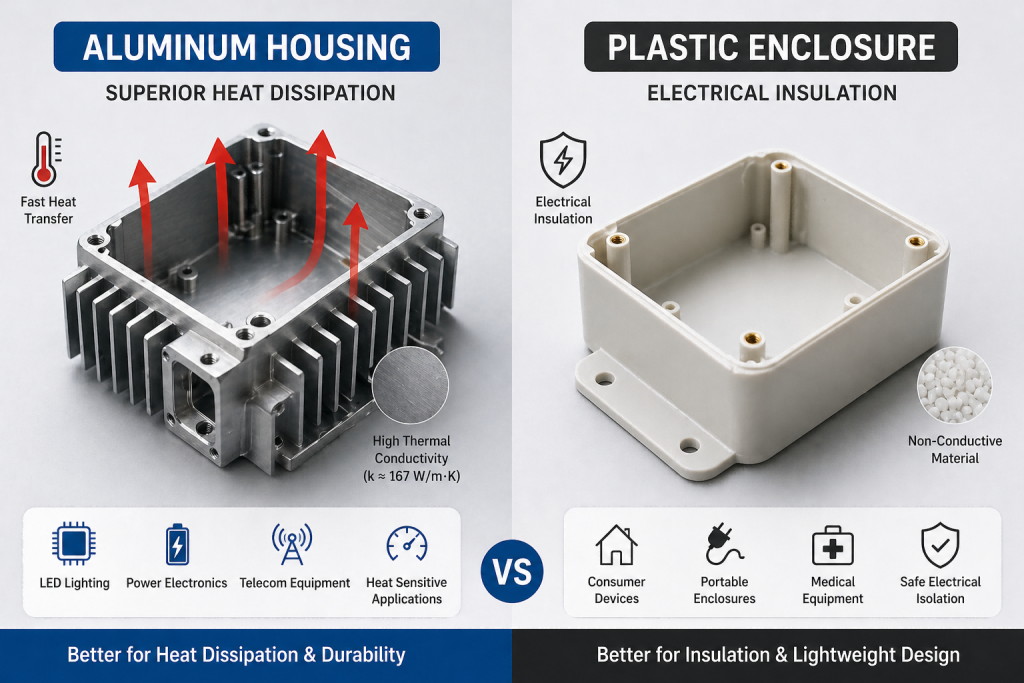

当零件必须将热量散发出去时，通常选择铝。:
- 电力电子
- LED
- 电机
- 电池
- 传感器
- 通讯设备
- 发热模块
工程塑料通常更像热障而不是散热器.
然而, 这并不意味着铝始终是靠近热源的更好材料. 当零件必须耐受温度同时还提供电绝缘时，可以选择 PEEK 和其他高性能聚合物, 耐化学性, 或减轻体重.
正确的问题不是:
哪种材料更耐热?
这是:
零件必须移动热量吗, 阻挡热量, 耐热, 或同时执行其中多个功能?
混合组件可以使用带有塑料隔离器的铝散热结构, 封面, 垫片, 或电缆管理功能.
铝制外壳不能自动解决 EMI
铝可以支撑导电外壳, 但 EMI 性能取决于完整的组装.
重要细节包括:
- 封面之间的接缝
- 紧固件间距
- 通风口
- 连接器切口
- 电缆入口点
- 导电垫片
- 接地路径
- 表面处理
- 配合面之间的电接触
阳极氧化产生电绝缘氧化层. 这对于耐腐蚀性或外观来说可能是理想的, 但它可能会中断预期的接地路径，除非接触区域被屏蔽或单独处理.
塑料外壳可能需要导电涂层, 内部屏蔽, 导电填料, 当需要 EMI 控制时或单独的金属部件.
外壳必须作为一个系统进行评估. 单独选择材料并不能确认屏蔽性能.
必须根据确切的环境检查耐化学性
“铝”和“塑料”都不是普遍耐腐蚀的.
铝的性能取决于:
- 合金
- 脾气
- 表面光洁度
- 涂层
- 酸碱度
- 盐暴露
- 电流接触
- 清洁化学品
- 温度
- 接触时间
塑料性能取决于:
- 聚合物家族
- 填料
- 压力水平
- 温度
- 化学浓度
- 曝光时间
- 清洁或灭菌周期
聚合物可以抵抗一种化学物质但会膨胀, 软化, 裂缝, 或在另一个环境中失去力量.
铝可以抵抗正常大气暴露，但在存在电解质的情况下与异种金属连接时会发生腐蚀.
化学名称, 专注, 工作温度, 应审查暴露方法，而不是依赖一般的“耐化学性”标签.
产量改变流程, 不是必需的功能
设计后注塑可降低单位成本, 模具, 过程, 和产量证明了初始模具投资的合理性.
这并不能创造一个普遍的盈亏平衡数量.
真正的比较取决于:
- 零件尺寸
- 树脂
- 模具复杂度
- 型腔数量
- 侧面动作
- 刀片
- 表面纹理
- 色彩控制
- 尺寸要求
- 检查
- 年产量
- 预期的设计变更
- 工具保养
- 二次加工
- 装配要求
CNC 加工通常在以下情况下很实用：:
- 设计仍在变化
- 数量有限
- 需要几个版本
- 需要高性能的坯料形状塑料
- 关键表面需要加工
- 专用模具尚不合理
当注塑成型变得更有吸引力时:
- 塑料设计稳定
- 壁厚和拔模合适
- 预期需求支持工具
- 能够可靠地加工所需的树脂
- 工具完成后不太可能发生变化
- 可重复的模制生产比设计灵活性更重要
在最终模制设计发布之前，可以对塑料原型进行 CNC 加工. 原型可以检查配合和一般功能, 但它可能无法再现模制纤维取向, 收缩, 焊接线, 表面纹理, 内应力, 或者老板的行为.
我们的 注塑服务 页面解释了模制塑料部件的生产路线.
通用零件的实用起点
下表是一个起点, 不能代替审查图纸和使用条件.
| 零件要求 | 可能的起始方向 | 主要检查风险 |
|---|---|---|
| 刚性设备安装支架 | 铝 | 壁厚, 失真, 紧固件负载 |
| 散热电子设备外壳 | 铝 | 热接口, 空气流动, 接地, 接缝 |
| 电气隔离器 | 工程塑料 | 温度, 电压, 蠕变, 化学暴露 |
| 低摩擦导轨或耐磨垫 | 聚甲醛, ptfe, 或轴承级聚合物 | 蠕变, 穿, 配合材料, 润滑 |
| 经常拆卸的螺纹盖 | 铝或塑料，带嵌件 | 螺纹啮合, 扭矩, 装配周期 |
| 轻质防护外壳 | 塑料或混合结构 | 影响, 紫外线, 热, 螺钉boss |
| 精密小容量塑料歧管 | CNC 加工工程塑料 | 压力, 密封面, 化学相容性 |
| 稳定的大容量消费住房 | 注塑塑料 | 工装, 草稿, 壁厚, 美容缺陷 |
| 带绝缘点的结构框架 | 铝加塑料部件 | 热膨胀和接口设计 |
| 透明防护或观察功能 | 精选透明聚合物 | 耐刮擦, 化学清洗, 影响 |
在许多集会中, 最好的结果不是单一材料设计.
铝制底盘可以提供刚度和热控制, 而塑料部件则提供绝缘作用, 电缆布线, 低摩擦运动, 触摸安全盖, 或化学分离.
图纸应描述使用状况
仅材料名称不足以正确引用或制造零件.
用于铝, 图纸应标明影响强度的合金和回火, 机械加工性, 外貌, 或尺寸稳定性.
塑料用, 它应该识别聚合物等级和任何玻璃, 碳, 润滑剂, 轴承, 医疗的, 阻燃, 或其他修改.
制造审查还应该了解:
- 连续和峰值工作温度
- 持续机械负载
- 夹紧和紧固条件
- 装配周期数
- 潮湿和化学物质暴露
- 电气绝缘要求
- 接地或 EMI 要求
- 关键配合面
- 所需尺寸条件
- 表面和外观期望
- 原型和生产数量
- 预计设计是否仍会改变
如果没有这些信息, 供应商可能会引用图纸，但仍然选择错误的库存条件, 宽容策略, 紧固方式, 或制造路线.
选择你不能接受的失败模式
当发生故障时，铝通常是更安全的选择:
- 刚度损失
- 热量积聚
- 螺纹磨损
- 失去对准
- 夹紧力不足
- 不完整的导电外壳
当出现故障时，工程塑料通常值得检查:
- 导电性
- 摩擦
- 化学攻击
- 组件重量过重
- 噪音
- 金属与金属接触
- 缺乏灵活性
注塑成型是塑料材料和设计合适后做出的生产决策. 当零件仍然需要刚度时，它不应该被用来证明塑料的合理性, 传热, 螺纹寿命, 或铝的结构行为.
适用于定制加工结构, 我们的 CNC铝加工服务 封面原型, 小批量零件, 并重复生产. 涉及工程塑料或模制外壳的项目应使用同一图纸进行审查, 服务条件, 数量, 装配要求, 和检查期望.
良好的材料决策并非从“金属或塑料”开始?”
它开始于:
该零件加工后必须继续做什么, 精加工, 集会, 和实际经营风险?
