PEEK 零件可以通过检查，但以后仍然会成为问题.
孔径测量正确.
平整度看起来可以接受.
The threads fit.
表面已去毛刺.
然后松开零件, 清洁过的, 留下过夜, 包装的, 已发货, 或由客户再次测量.
现在孔径略有不同. 一堵薄墙已经打开. 平板有一个小蝴蝶结. 密封面不再以同样的方式固定.
这才是真正的挑战 加工PEEK零件.
客户不仅仅问PEEK是否可以加工.
他们在问:
PEEK零件为何能通过检验, 然后移动?
PEEK 是一种强度较高的聚合物. 它提供有用的耐热性, 耐化学性, 磨损行为, 和过程受控时的尺寸能力.
但PEEK仍然是一种高性能塑料, 不是铝, 黄铜, 或不锈钢.
金属零件通常会询问商店:
机器可以切割这个公差吗?
PEEK 部件要求更困难的事情:
松开后零件是否仍能正确测量, 压力释放, 打扫, 休息, 精加工, 包装, 以及实际使用情况?
Rapid Efficient 支持工程塑料零件的定制 CNC 加工项目, 包括用于原型的 PEEK 组件, 低体积生产, 和功能组件. 报价前, 我们与 PEEK 牌号一起审查图纸, 零件几何形状, 公差注释, 薄壁区域, 螺纹特征, 表面饰面, 检查方法, 包装需求, 和交货时间表.
提供更广泛的金属和工程塑料材料选择, 回顾我们的 CNC加工材料指南.

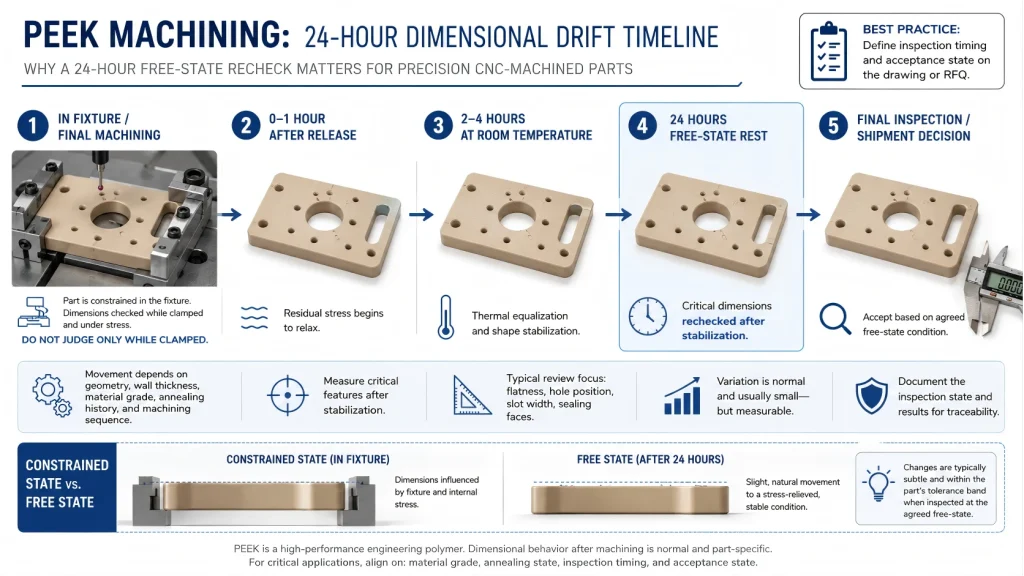

24 小时 PEEK 公差漂移时间线
PEEK 耐受性问题通常分阶段发生.
该部件并不总是立即失效.
它可能会随着夹紧力的作用而一点一点地移动, 切削热, 物质压力, 及检验条件变更.
| 阶段 | 可能发生什么 | 它看起来像什么 | 控制方式 |
|---|---|---|---|
| 夹紧时 | 库存被迫进入暂时状态 | 零件在受到限制的同时尺寸良好 | 使用较软的支撑并避免过度夹紧 |
| 粗加工时 | 内应力开始释放 | 零件开始弯曲或扭曲 | 带余量粗加工并均匀去除材料 |
| 整理过程中 | 局部热量影响切割区域 | 孔径, 墙, 或边缘稍微移动 | 使用锋利的工具并控制切屑负载 |
| 松开后 | 该零件恢复其自由状态形状 | 薄壁开口或平整度变化 | 放行后检查, 不仅在固定装置中 |
| 休息后 | 尺寸慢慢稳定 | 一夜之间出现尺寸差异 | 需要时在最终检查之前允许稳定 |
| 去毛刺后 | 功能边缘变化 | 合身, 密封, 或线程启动更改 | 去除毛刺而不修圆关键边缘 |
| 清洁后 | 水分, 溶剂, 或处理影响零件 | 表面或贴合度略有变化 | 定义清洗方法和干燥条件 |
| 包装时 | 不支持精简功能 | 零件到达时带有弓形或压力痕迹 | 在包装过程中支持易碎的功能 |
| 发货后 | 温度和处理历史不同 | 客户测量不同的条件 | 明确检验条件 |
| 组装时 | 真正的约束出现了 | 自由状态零件在装配中表现不同 | 将检查设置与功能设置相匹配 |
这条时间线是PEEK加工的核心.
问题不仅仅在于供应商能否达到一次的数字.
问题是当制造条件发生变化时零件是否保持稳定.
PEEK 牌号改变了加工风险
只写“PEEK”的图纸可能不够具体.
不同的 PEEK 牌号在加工过程中表现不同, 去毛刺, 检查, 和组装.
常见的 PEEK 材料选择包括:
| PEEK型 | 为什么使用它 | 审查加工风险 |
| 维珍聚醚醚酮 | 一般高性能塑料应用 | 热, 毛刺, 压力释放, 公差漂移 |
| 玻璃填充 PEEK | 更高的刚度和尺寸稳定性 | 刀具磨损增加, 可能出现边缘碎裂 |
| 碳填充 PEEK | 耐磨性, 刚性, 较低的热膨胀 | 更多磨料切割行为和表面光洁度控制 |
| 轴承级 PEEK | 滑动或磨损应用 | 表面光洁度, 摩擦行为, 和配合面审查 |
| 医疗或半导体级 PEEK | 清洁度, 可追溯性, 或特殊应用需求 | 处理, 污染, 文档, 和包装控制 |
填充 PEEK 牌号可以提高刚度或减少某些应用中的运动, 但它们也会增加刀具磨损, 边缘崩刃风险, 和表面光洁度敏感性.
这就是为什么询价应确认确切的等级.
供应商不应引用“PEEK 加工”，就好像每个 PEEK 等级的切削方式都相同.
正确的问题是:
需要哪种 PEEK 牌号, 哪些特征在加工后必须保持稳定?
运动的四个来源
大多数 PEEK 公差漂移有四个来源.
并非每个部分都有全部四个, 但精密 PEEK 零件通常涉及多个.
1. 库存压力
PEEK 库存在加工前可能已包含内应力.
当材料被移除时, 压力平衡发生变化.
如果一侧被严重切割而另一侧仍然很厚, 该零件可能会弯曲成新形状.
这常见于:
- 盘子
- 长导轨
- 薄盖
- 大口袋
- 不对称零件
- 一侧经过重加工的零件
如果必须从一侧去除大部分材料，则不应像简单块一样引用具有严格平整度标注的图纸.
2. 夹紧应力
PEEK 在保压压力下会变形.
如果软或薄的零件夹紧得太紧, 机器切割的是夹紧的形状而不是真实的形状.
该部件在发布之前看起来不错.
然后墙打开, 时隙移位, 或者基准面不再以同样的方式接触.
关键问题是:
我们是否加工该零件, 或者我们正在加工零件的夹具强制版本?
用于设计级功能规划, 壁厚, 孔, 插槽, 和可制造性审查, 看看我们的 CNC加工设计指南.
3. 切割热量
PEEK 比许多普通塑料能承受更高的使用温度, 但加工热量仍然很危险.
切割区域的热量可能会导致拖尾, 模糊毛刺, 孔径变化, 螺纹粗糙度, 或局部变形.
这很可能是附近:
- 小孔
- 内螺纹
- 财力雄厚
- 薄壁
- 长槽
- 密封面
- 尖锐的内角
- 精密孔
钝的工具尤其危险.
如果边缘是摩擦而不是剪切, 聚合物不只是切割. 它温暖, 涂片, 并移动.
4. 检验条件
PEEK 部件的测量结果可能会有所不同，具体取决于检查方式和时间.
重要问题包括:
- 零件加工后是否立即测量?
- 是休息后测的吗?
- 是在自由状态下测量还是在约束状态下测量?
- 检查温度是否受到控制?
- 零件的支撑方式是否与装配时的支撑方式相同?
- 在最终检查之前是否允许薄特征放松?
对于聚醚醚酮, 检查不仅仅是一个测量步骤.
它是流程定义的一部分.
用于公差规划和测量边界, 看看我们的 CNC加工公差指南.
薄壁和平板首先失效
加工 PEEK 零件时, 薄的几何形状很快就会暴露工艺弱点.
厚垫片可以保持稳定.
带口袋的薄板可能不会.
紧凑的衬套可以容纳尺寸.
带有不对称切口的宽盖在释放后可能会弯曲.
风险最高的 PEEK 几何形状包括:
- 薄壁
- 大平板
- 财力雄厚
- 长槽
- 宽幅封面
- 从一侧去除大量材料
- 薄底口袋
- Press-fit bores
- 密封面
- 孔之间的细桥
- 长无支撑导轨
这些特征首先失败，因为它们没有足够的刚度来抵抗应力释放, 热, 或夹具压力.
该零件可能看起来没有缺陷.
实际测量时可能与图纸略有不同.
这通常足以导致装配问题.
稳定的 PEEK 工艺路线
对于简单的 PEEK 零件, 直接加工可能就足够了.
适用于精密 PEEK 部件, 应在切割开始前规划工艺路线.
稳定的路线可能如下所示:
- 确认 PEEK 牌号和库存状况.
- 识别薄壁, 平整度区域, 钻孔, 线程, 和密封面.
- 带余量的粗机.
- 避免一次从一侧去除太多材料.
- 当几何形状敏感时释放或放松零件.
- 以更低的应力重新固定.
- 零件移动后完成关键特征.
- 去毛刺，无需倒圆功能边缘.
- 需要时稳定后检查.
- 封装零件，以便支撑薄区域.
并非每个 PEEK 部件都需要这条完整路线.
但逻辑很重要.
粗加工阶段应在最终精加工之前暴露运动, 不是在最终检查之后.
精加工阶段应在更稳定的状态下切割零件.
最终检查应符合对装配重要的条件.
适用于高精度 PEEK 零件, 报价前应讨论退火或应力消除历史. 一些股票的压力可能已经得到缓解, 而选定的零件可能需要在粗加工后进行应力消除计划, 去除重物后, 或最终检查前. 这可能会影响交货时间, 成本, 和检查时间.
图纸应阐明最终尺寸是否适用于机加工后, 稳定后, 或缓解压力后.
买家应在图纸上标注什么
PEEK 图纸不应仅依赖于通用公差块.
供应商需要知道哪些功能真正控制功能.
有用的绘图笔记包括:
| 功能或要求 | 更好的绘图笔记 |
| 薄壁 | “避免过度夹紧; 释放后检查壁厚。” |
| 平板 | “在自由状态下测量的平坦度。” |
| 密封面 | “不要磨圆或抛光密封边缘。” |
| 精密内孔 | “孔控制装配配合; 稳定后进行最终检查。” |
| 螺纹孔 | “去毛刺和清洁后需要螺纹配合。” |
| 化妆品表面 | “保护可见表面免受划痕和处理痕迹。” |
| 插入区 | “加工前确认插入方式和周围壁厚。” |
| 大口袋 | “在完成关键功能之前先进行粗略加工。” |
| 高温使用 | “确认材料等级和使用温度的检验条件。” |
| 包装过程中的薄型特征 | “在包装过程中支撑零件以防止变形。” |
| 缓解压力的要求 | “最终尺寸适用于应力消除后。” |
These notes are more useful than marking every dimension tight.
If every feature is critical, the quotation becomes expensive and unclear.
If no feature is identified as critical, the real assembly risk may be missed.

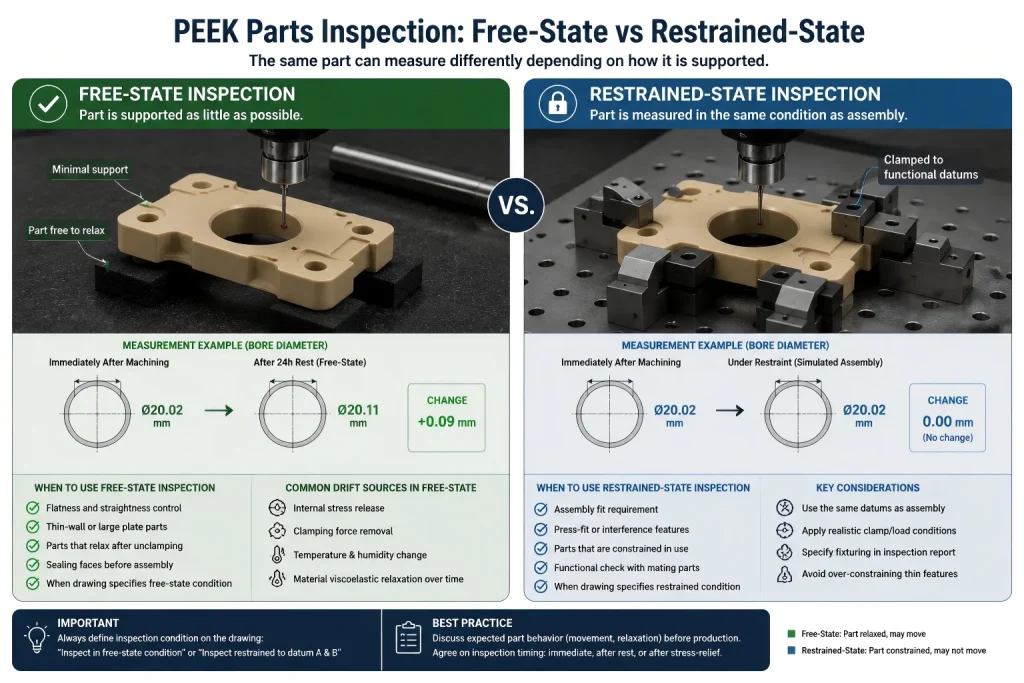

Free-State or Restrained-State Inspection?
This is one of the most important questions for PEEK parts.
Should the part be measured in its free state?
Or should it be measured as installed?
There is no single answer.
A thin PEEK cover may bow slightly when free, but sit correctly when screwed into an assembly.
A sealing component may need to be flat before assembly because the mating surface cannot correct it.
A bushing may need bore size checked in free state, unless the assembly compresses it during installation.
如果实际组件以相同方式支撑长导轨，则测量期间可能需要支撑.
图纸应定义条件.
例子:
检查自由状态下的平整度.
零件休息后检查孔 24 小时.
检查限制于装配基准 A 和 B.
最终尺寸在应力消除后适用.
检查时不得强行压平关键密封面.
如果没有这个指令, 供应商和客户可能都测量正确但仍然存在分歧.
他们只是测量不同的条件.
毛刺很软, 但损害可能是永久性的
PEEK 毛刺的行为与金属毛刺不同.
它们可以是柔软的, 模糊, 拉丝的, 或被涂抹.
这使得他们很容易被低估.
松动的毛刺可能会导致组装或清洁问题.
激进的去毛刺操作可能会损坏实际零件.
高风险毛刺位置包括:
- 线程开始
- 交叉孔
- 小钻孔
- Thin slot edges
- 内角
- 密封面
- 化妆品面孔
- Press-fit bores
- 口袋边缘
当边缘可用时，绘图应避免模糊的毛刺注释.
“去除所有边缘毛刺”可能还不够.
更好的注释包括:
去除松散的毛刺，无需修整功能边缘.
螺纹孔内不允许有松动的毛刺.
不要修整该密封边缘.
保护化妆品表面免受去毛刺划痕.
对于困难的螺纹特征, 工艺选择, 和工具破损风险, 查看我们的指南 螺纹铣削与攻丝对比.
表面光洁度可以改变功能
PEEK 表面光洁度不仅仅是装饰性的.
可能会影响密封性, 滑动, 可清洁性, 摩擦, 穿, 颗粒保留, 或装配配合.
粗糙的表面可能会滞留碎片.
涂污的表面可能隐藏热损伤.
过度抛光的表面可能会改变几何形状.
刮伤的表面可能不符合美观或清洁性要求.
买方应确定哪些表面是:
- 密封面
- 滑动面
- 基准面
- 化妆品表面
- 绝缘表面
- 流体接触表面
- 孔表面
- 配合面
如果没有这些信息, 供应商可能会改进错误的区域而错过功能区域.
用于表面光洁度选择和检查计划, 回顾我们的 CNC 表面处理指南.
当 PEEK 可能是错误材料时
优秀的机加工供应商不应假装 PEEK 始终是答案.
PEEK 是一种坚固的工程塑料, 但它仍然有局限性.
当零件需要时，PEEK 可能不是最佳选择:
- 非常高的刚度和最小的挠度
- 在大型薄板上具有极其紧密的平整度
- 类金属热稳定性
- 高结构负载和薄几何结构
- 锋利的边缘必须保持完全刚性
- 非常紧的压配合行为，无需担心蠕变
- 装配时夹紧负载重
- 材料价格占主导地位的低成本生产
- 加工后释放过多应力的几何形状
在这些情况下, 生产前应对材料进行审查.
可能的替代品可能包括铝, 不锈钢, 其他工程塑料, 填充 PEEK 牌号, 或增加支持的设计更改, 厚度, 肋骨, 插入物, 或宽松的耐受区.
最好的结果可能不是来自强迫 PEEK 表现得像金属.
它可能来自于围绕 PEEK 的优点来设计零件.
PEEK 公差漂移如何快速有效地审查
对于 PEEK 零件, 我们的审查不仅仅停留在材料名称上.
我们寻找最有可能移动的功能.
其中包括薄壁, 大口袋, 长槽, 密封面, 钻孔, 线程, 无支撑板, 化妆脸, 以及材料去除量大的区域.
报价前, 我们可能会审查:
- 材质牌号是否合适
- 哪些尺寸控制装配
- 零件是否应在自由状态或约束状态下进行检查
- 粗加工和精加工是否应分开
- 最终检验前是否需要稳定时间
- 夹具是否会使零件变形
- 毛刺去除是否会改变功能边缘
- 包装是否需要支持薄几何形状
此审查有助于将 PEEK 零件从危险的塑料加工作业转变为受控的制造过程.
