快速解答
RapidEfficient 机加工 6061-T6 铝制散热器，带薄翅片, 平整度控制的安装底座, 机加工气流通道, 和黑色阳极氧化表面. 该图应用了 0.02 毫米平面度要求到定义的安装区域. 我们分离了主要的库存去除, 翅片精加工, 基础整理, 去毛刺, 表面处理准备, 和最终检查，以便夹紧力, 热, 困屑, 并且精加工不会破坏功能性热界面.

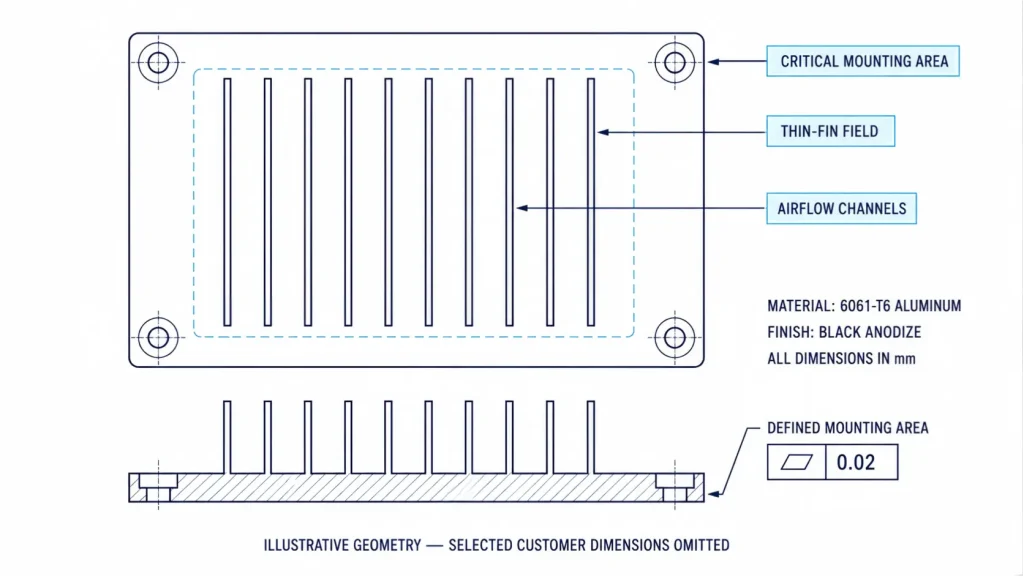

项目概况
| 项目项目 | 要求 |
|---|---|
| 成分 | CNC 加工铝制散热器 |
| 材料 | 6061-T6铝 |
| 应用 | 电力电子热组装 |
| 临界面 | 热源安装面积 |
| 平整度要求 | 0.02 毫米在规定的安装区域 |

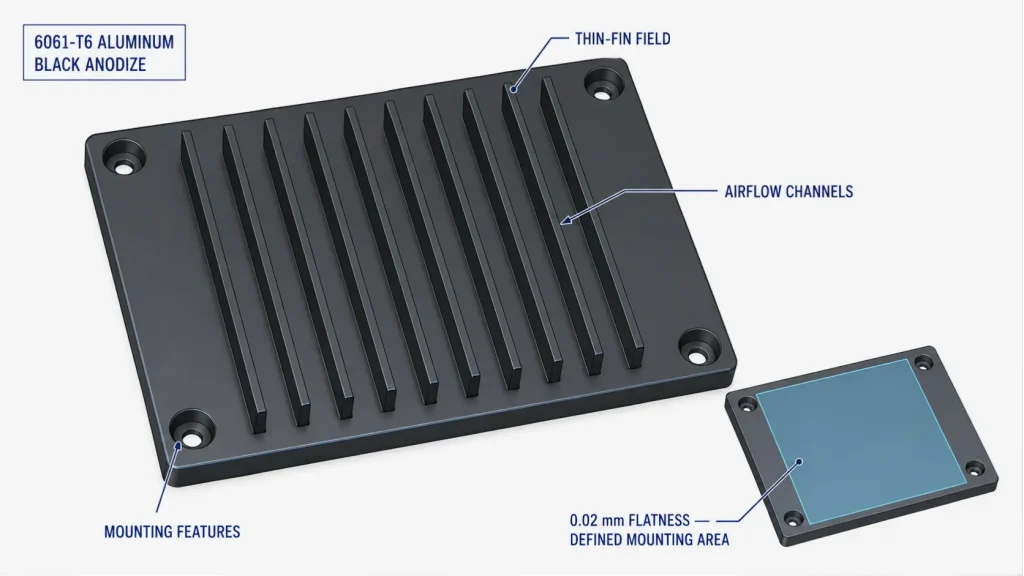

| 主要几何形状 | 薄翅片, 狭窄的气流通道和安装特征 |
| 表面光洁度 | 黑色阳极氧化外观 |
| 主要制造风险 | 基础畸变, 翅片振动, 困屑, 毛刺和涂层干扰 |
| 生产重点 | 稳定支撑, 松开后分阶段加工和检查 |
保护客户机密, 未公开识别信息和选定的图纸尺寸.
为什么安装底座和翅片不能单独控制
安装底座形成发热部件和散热器之间热路径的一部分.
平整度要求为 0.02 mm 表示受控表面必须位于由 分隔的两个平行平面之间 0.02 毫米. 这不是正负尺寸公差, 并且它没有定义表面粗糙度.
平整度本身并不能证明热性能.
最终的接口还是取决于:
- 定义的接触面积
- 热界面材料
- 接触压力
- 紧固件排列
- 表面粗糙度
- 涂装条件
- 热源几何形状
- 装配清洁度
同时, 翅片结构造成了不同的制造问题. 薄鳍可以振动, 工具啮合时弯曲或产生毛刺, 排屑或精加工方向不稳定.
鳍, 根据, 因此，气流通道和安装特征必须被视为一个制造系统.
对于热界面之间更广泛的关系, 底座和翅片结构, 看看我们的 CNC散热器加工指南.
机加工前的 DFM 审查
在最终确定加工路线之前, 我们围绕可能影响制造和装配的特征审查了绘图.
| 可制造性问题 | 制造风险 | 所需的决定 |
|---|---|---|
| 哪些区域有平整度要求? | 检查整个底座可能与功能接口不匹配 | 定义受控安装区域 |
| 阳极氧化之前或之后需要验收吗? | 涂层和遮蔽可以改变最终的检查条件 | 说明最终验收阶段 |
| 哪些表面必须保持无涂层? | 热涂层上, 电气或安装接口可能会影响组装 | 在绘图上标记遮罩区域 |
| 鳍有多薄多高? | 不受支撑的翅片可能会振动或弯曲 | 检查工具访问权限, 订婚和完工津贴 |
| 切屑能否从通道中逸出? | 堆积的切屑可能会划伤翅片或被重新切割 | 提供清晰的疏散路线 |
| 该部件将如何得到支持? | 过度夹紧会暂时迫使底座变平 | 使用广泛的支撑和受控的夹紧 |
| 哪些边缘需要毛刺控制? | 积极的去毛刺可能会改变薄翅片 | 定义可接受的边缘条件 |
| 如何验证平整度? | 受限制或不适当的测量可能会产生误导性结果 | 就自由州检查和报告方法达成一致 |
这次审查将流程重点放在功能界面上，而不是对每个表面进行严格控制.
铝散热器加工路线
我们建立了稳定的制造参考
该过程首先为基础建立可重复的参考, 安装特点和翅片结构.
夹具必须在不迫使安装表面形成临时形状的情况下定位零件. 广泛的支撑和受控的压紧力比简单地尽可能牢固地拧紧零件更重要.
仅在夹紧时显得平坦的底座并未表现出其释放状态.
我们在最终的基础精加工之前移除了主要原料
在最终安装表面验收之前完成主要材料去除.
这降低了后续翅片和通道加工释放应力的风险, 完成后加热或更换底座.
因此加工顺序分开:
- 初步参考准备
- 主要切削量
- 翅片和通道加工
- 基础整理
- 去毛刺和清洁
- 表面处理准备
- 最终检查
确切的切削参数取决于刀具, 机器, 库存状况, 翅片几何形状和特征访问, 所以它们没有被视为普世价值.
我们控制翅片接合和工具退出
与实心底座相比，薄翅片需要更低且更一致的切削负载.
突然的工具啮合会激发振动, 而不合适的出口方向可能会在翅片边缘留下羽毛毛刺. 刀具过度突出还会降低刚度并增加颤振风险.
因此考虑的整理策略:
- 刀具范围和刚性
- 径向和轴向啮合
- 剩余精加工余量
- 切割方向
- 切刀出口位置
- 鳍支撑
- 工具状况
- 通道深度
- 排屑空间

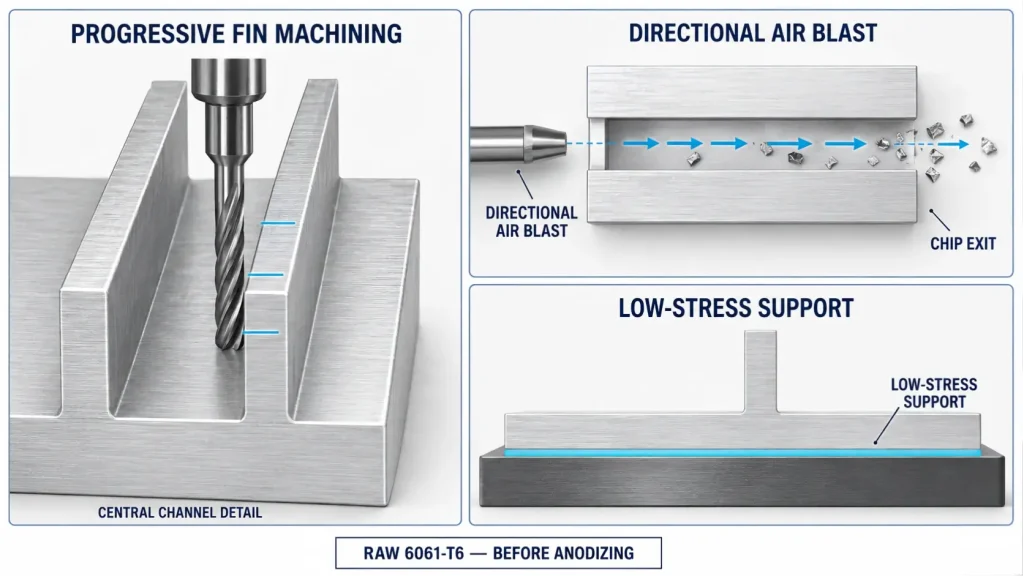

鳍片灵活性需要额外控制的地方, 我们逐渐降低了无支撑的高度，而不是在一次激进的切割中暴露整个鳍高度. 确切的顺序取决于翅片高度, 厚度, 间距, 工具范围, 切割方向, 以及围绕该功能的剩余支持.
目的不仅仅是让鳍看起来干净. 这是为了保护它们的几何形状并保持气流通道畅通无阻.
我们将切屑排除在翅片通道之外
狭窄的通道可能会滞留铝屑, 尤其是当刀具反复穿过同一密闭空间时.
重新切割残留的切屑可能会划伤通道壁, 损坏翅片边缘, 增加刀具负载并产生随机毛刺.
在机器和安全程序允许的情况下，该过程使用受控的排屑运动和适当的冷却剂或空气输送. 因此，精加工刀具路径必须保护翅片，同时让切屑从通道中清晰地退出.
用于更广泛的毛刺故障排除, 喋喋不休, 积屑瘤和切屑再切削, 查看我们的指南 铝加工常见问题.
主材拆除后，我们完成了安装底座
在主要结构加工阶段之后，关键安装区域接受了精加工操作.
支撑和压紧力保持受控，以便表面在人为扭曲的同时不会被加工. 零件从夹具上释放后，然后检查基本条件.
该排序有助于将真实表面几何形状与临时夹紧变形分开.
我们在不减薄鳍片的情况下去除毛刺
散热器去毛刺比一般的边缘破坏需要更多的控制.
强力磨料混合可以:
- 减少翅片厚度
- 圆形功能边缘
- 损坏安装面
- 创建不一致的化妆品纹理
- 在狭窄的通道中留下磨料污染
因此，去毛刺的重点是实际毛刺位置, 然后清洁和检查气流通道.
准备散热器进行黑色阳极氧化处理
阳极氧化不能修复加工痕迹, 划痕, 毛刺或不平整的底座. 在很多情况下, 它使不一致的准备工作更容易被看到.
完成前, 我们回顾了:
- 翅片边缘状况
- 通道清洁度
- 化妆品表面
- 安装面要求
- 螺纹和孔保护
- 电接触区域
- 机架标记位置
- 掩盖边界
- 精加工后检查功能
黑色阳极氧化外观与图纸相协调，而不是被视为涂覆每个暴露表面的一般说明.
热接触面, 适合的功能, 当绘图和装配功能需要时，螺纹或接地区域可能需要遮盖. 完成之前必须确定所需区域, 零件从阳极氧化供应商返回后未决定.
用于涂层和掩蔽边界, 看看我们的比较 铝零件的阳极氧化和粉末涂层.
检查必须与散热器功能相匹配
不同的特征需要不同的检查方法.
| 特征 | 主要风险 | 实际验证 | 检验状态 |
|---|---|---|---|
| 安装底座平整度 | 夹紧变形或测量区域不完整 | 用于过程控制的面板指示器扫描; CMM 或其他批准的记录验收方法 | 松开后并处于图纸定义的完成状态 |
| 安装面粗糙度 | 热界面不合适 | 指定粗糙度时的轮廓仪 | 按照定义完成之前或之后 |
| 翅片厚度和间距 | 接触压力弯曲翅片 | 适用光学, 视觉或低力尺寸法 | 表面处理前 |
| 翅片边缘状况 | 气流通道内有毛刺 | 目视和放大检查 | 去毛刺和清洁后 |
| 安装孔和螺纹 | 涂层堆积或遮蔽错误 | 针规, 螺纹量规或批准的尺寸检验 | 在需要的地方完成后 |
| 阳极氧化外观 | 颜色, 架子, 处理或准备变化 | 定义的照明和批准的外观标准 | 表面处理后 |
| 热性能 | 依赖于程序集的行为 | 客户系统或热验证 | 最终组装后 |

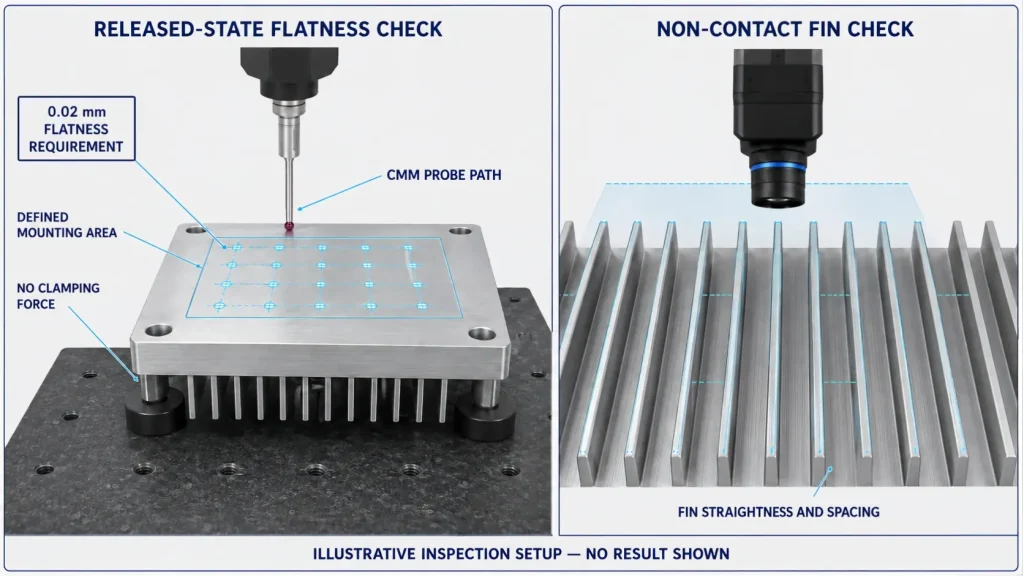

平面度检查在释放状态下进行. 检查方法必须覆盖定义的安装区域，并提供足够的信息来支持图纸要求.
一些孤立点或在零件保持夹紧状态时进行的测量无法确定最终的基本条件.
对于重复生产项目, 检查范围, 样品频率和所需证据应在制造前商定. 我们的 首件检验指南 解释买家在批准生产之前应定义的内容.

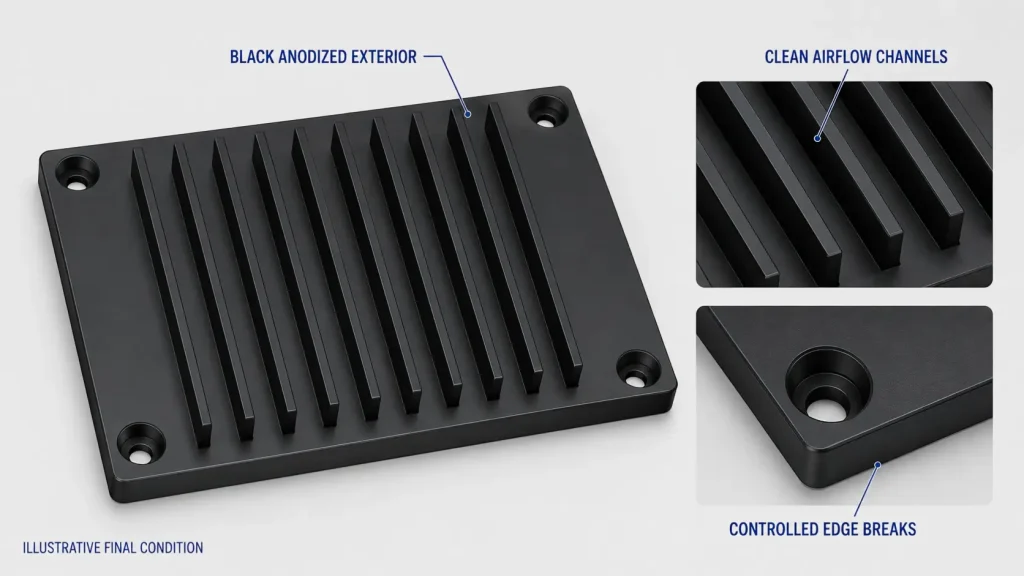

项目成果
散热器是使用受控顺序完成的，该顺序将主要的切削加工分开, 翅片精加工, 基础整理, 去毛刺, 阳极氧化准备和完成后检查.
在零件交付之前，在约定的验收条件下检查了指定的安装底座平整度和其他图纸要求.
机械加工散热器的尺寸验收并不能取代系统级热验证. 完成的组装仍然取决于热源, 热界面材料, 安装压力, 气流和操作条件由客户定义.
该加工路线何时合适
当散热器需要无法从标准配置文件有效获得的自定义功能时，此路线适用, 例如:
- 定义的组件安装接口
- 精密孔型
- 一体式口袋
- 定制翅片中断
- 连接器或传感器特性
- 螺纹安装点
- 多面加工
- 受控的装饰表面
- 原型或小批量生产
CNC 加工并不是自动适合每个散热器的最佳途径.
适用于大批量零件或非常密集的翅片结构, 挤压, 切片精细设计, 粘合翅片组件, 压铸, 热管, 均热板或液冷板可以提供热性能和制造成本的更好组合.
CNC 加工散热器买家清单
在请求报价之前, 提供:
- STEP 模型和受控二维绘图
- 铝合金及状态
- 起始库存要求（如果已定义）
- 热源位置和接触面积
- 基底平整度要求及控制面积
- 功能性表面粗糙度要求
- 热界面材料
- 紧固件布置及安装压力
- 翅片厚度, 高度和间距
- 气流方向和阻塞通道限制
- 线程数, 孔和安装特征
- 阳极氧化型, 颜色和装饰表面
- 掩蔽和架子标记位置
- 完成前或完成后的验收状态
- 检查和报告要求
- 原型和预期重复数量
