不锈钢钝化是机械加工后使用的一种化学精加工工艺, 去毛刺, 和清洁以去除不锈钢零件上的游离铁和表面污染物. 目标不是添加可见涂层. 反而, 钝化有助于不锈钢表面重建清洁剂, 富铬钝化层可提高耐腐蚀性.
适用于 CNC 加工的不锈钢部件, 当零件必须保持清洁时，通常会指定钝化, 耐腐蚀, 且储存期间稳定, 集会, 船运, 或在潮湿或轻度腐蚀性环境中使用.
钝化部件可能看起来与非钝化部件几乎相同. 这就是为什么钝化有时会被误解的原因. 与外观无关，更多与降低锈迹风险有关, 无铁污染, 和加工后表面不稳定.
为什么机加工不锈钢仍然会生锈
不锈钢耐腐蚀, 不耐腐蚀.

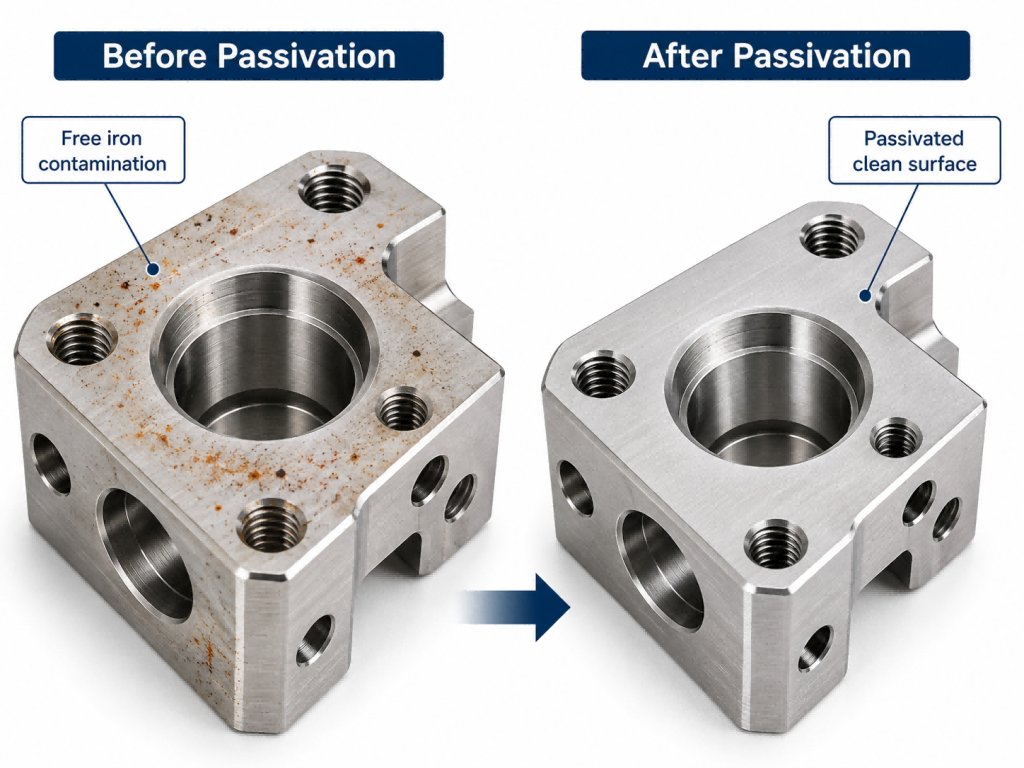

在CNC加工期间, 不锈钢零件可以从切削工具中拾取游离铁, 固定装置, 研磨介质, 店铺处理, 或受污染的工作表面. 这些微小颗粒一开始可能不可见, 但它们稍后会产生锈斑, 尤其是在潮湿暴露之后, 打扫, 包装, 或海外运送.
这是新加工的常见原因 304 或者 316 不锈钢部件在装运前可能看起来可以接受，但在存储或客户来料检查后会出现污渍.
钝化有助于去除这种污染物并支持不锈钢的天然保护表面膜.
CNC不锈钢零件通常需要钝化时
并非每个不锈钢零件都自动需要钝化. A simple indoor bracket may only need normal cleaning. But when the part has corrosion, 清洁度, or customer inspection requirements, passivation becomes much more important.
Overseas shipping and storage risk
For export CNC parts, humidity during packaging, warehousing, or transit can expose weak surface areas. If free iron contamination remains on the part, rust staining may appear before the customer even installs the component.
This is especially relevant for stainless steel parts shipped by sea or stored in non-controlled environments.
医疗, 食物, laboratory, and fluid-contact parts
Parts used in clean or wet applications often require a more controlled surface condition. Passivation helps reduce contamination risk and supports corrosion resistance for stainless steel components used in medical devices, food equipment, laboratory tools, 阀门, 配件, 和流体接触组件.
图纸控制的表面要求
如果工程图纸指定钝化, 供应商应将其视为生产要求, 不是可选的表面处理. 图纸可参考机加工后的钝化, 根据特定标准进行钝化, 或要求表面必须无游离铁污染.
对化妆品敏感的不锈钢部件
钝化不会产生抛光的装饰效果, 但可以降低因生锈而引起客户投诉的风险. 当外观很重要时, 钝化可与抛光相结合, 刷牙, 喷砂, 或电解抛光.
这 303 不锈钢疏水阀
303 不锈钢很受欢迎，因为它比不锈钢更容易加工 304 或者 316. 原因在于其含硫量, 提高切削加工性并帮助切屑更容易断裂.
但同样的硫也会造成整理风险.
为了 303 不锈钢, 标准硝酸钝化会强烈侵蚀硫夹杂物. 不好的情况下, 表面可能会出现可见的黑点, 点蚀, 或蚀刻区域. 这是一个原因 303 不应该被完全一样对待 304 或者 316 未经过程审查.
为了 303 成分, 改用柠檬酸配方, 例如 ASTM A967/A967M 兼容流程, 或使用带有合适抑制剂（如重铬酸钠）的仔细控制的硝酸浴, 可以考虑作为减少局部蚀刻的行业对策. 最终工艺应始终与材料等级确认, 图纸要求, 腐蚀预期, 和供应商能力.
这是在询价审核期间应讨论的细节, 不是在零件完成后.
盲孔, 线程数, 和酸烧伤
用于精密数控零件, 钝化问题通常不是开放的外表面. 真正的风险是 截留的化学残留物.
深盲孔, 小内螺纹, 交叉钻孔, 窄槽, 如果冲洗控制不当，尖锐的内角可能会保留钝化溶液. 干燥时, 水蒸发，剩余的酸浓度会局部增加. 这可能会导致深色染色, 局部腐蚀, 或许多商店所描述的 酸烧伤.
内螺纹特别敏感. 如果酸残留物留在螺纹孔内, 螺纹表面可能会损坏或变色. 严重时, 零件在完成后可能无法通过螺纹量规检查.
适用于带盲孔或精密螺纹的不锈钢零件, 钝化应与适当的冲洗相结合, 烘干, 和检查. 只有清洁过程也受到控制，精加工过程才是安全的.

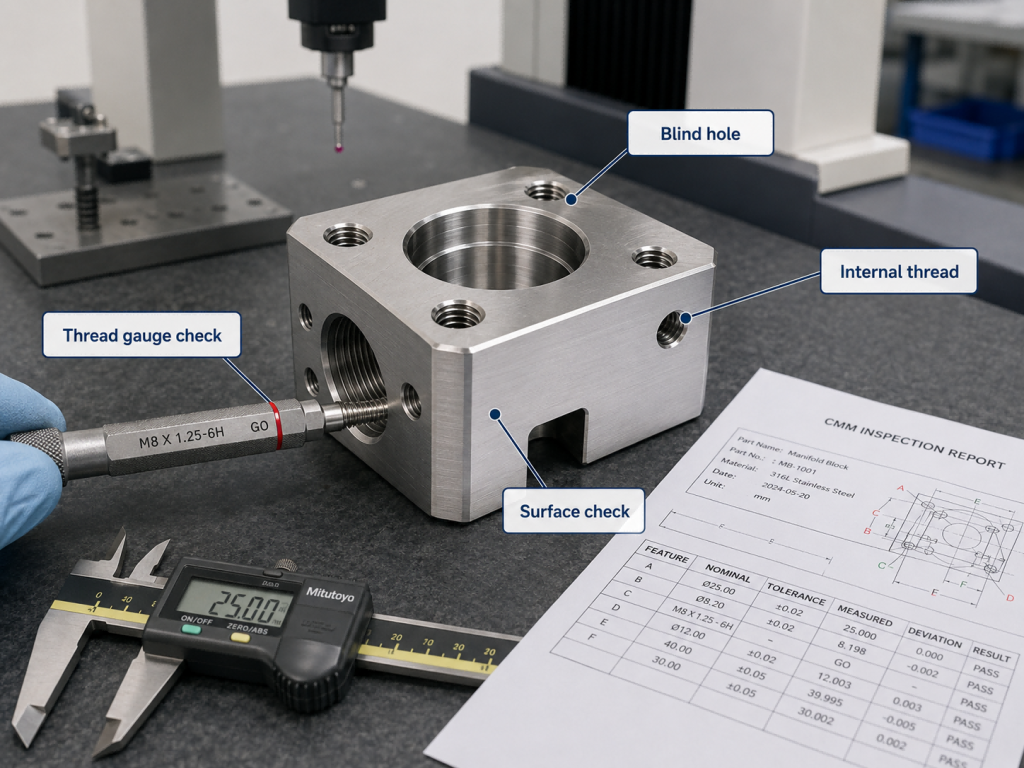

发货前楼层验证清单
钝化过程不应以“零件经过处理”结束。用于数控零件, 最终验证步骤很重要.
发货前, 实用的检查清单可能包括:
- 钝化前确认材料牌号, 特别是对于 303, 304, 316, 316l, 和17-4PH.
- 检查是否有盲孔, 内螺纹, 插槽, 和凹槽已充分冲洗并干燥.
- 检查可见表面是否有锈迹, 黑斑, 水痕, 点蚀, 或残留物.
- 确认图纸是否需要特定的钝化标准或测试方法.
- 精加工后在关键螺纹孔上使用螺纹量规, 不仅在钝化之前.
- 检查密封面, 轴承座, 和精密孔（如果零件有严格的装配要求）.
- 使用干净的包装保护成品部件，以避免再次污染.
对于某些零件, 供应商还可以使用诸如根据 ASTM F22 进行的破水测试或根据 ASTM A380 进行的硫酸铜测试等检查来帮助验证表面清洁度并降低残留游离铁污染的风险.
这些不是表面检查. 它们是实用的验证方法，用于在零件出厂前降低表面故障风险.
钝化会改变尺寸吗?
钝化对尺寸的影响通常比电镀小得多, 阳极氧化, 或厚涂层工艺，因为它可以去除污染物而不是形成厚层.
仍然, 精度特征不应被忽视.
轴承座, 密封槽, 内螺纹, 小孔, 薄边, 精加工前应检查高精度配合表面. 适用于紧公差不锈钢 CNC 零件, 钝化过程应与最终检验一起考虑, 不被视为单独的事后想法.
如果工程图包含紧密配合孔, 轴承位置, 或精密配合区域, 最好在加工和精加工之前检查公差链. 我们的指南 CNC加工公差 解释为什么要完成, 检查方法, 精密零件应与装配参考面一起规划.
实用规则: 钝化很少会产生可测量的涂层厚度问题, 但冲洗效果不佳, 表面残留物, 或局部酸攻击仍然会产生排斥风险.
钝化、抛光、电解抛光
钝化经常与其他不锈钢表面处理方法混淆. 这些过程可以一起使用, 但他们做不同的工作.
| 过程 | 主要目的 | 表面结果 | 典型用途 |
|---|---|---|---|
| 钝化 | 去除游离铁，提高耐腐蚀性 | 与加工或准备的表面相似的外观 | 医疗, 食物, 实验室, 海军陆战队, 和腐蚀敏感部件 |
| 机械抛光 | 减少粗糙度并改善外观 | 表面更光滑或更亮 | 可见部分, 滑动面, 较低的粗糙度需求 |
| 电解抛光 | 电化学平滑和增亮表面 | 清洁工, 更亮, 微光滑表面 | 医疗, 体液, 以清洁性为重点的组件 |
| 珠光喷砂 | 创建均匀的哑光纹理 | 哑光表面 | 外观混合和光表面均匀性 |
| 电镀 | 添加功能性涂层 | 取决于涂层 | 耐磨性, 电导率, 腐蚀保护, 外貌 |
表面粗糙度, 加工痕迹, 以及完成顺序都会影响最终的结果. 虽然本文主要讨论不锈钢, 同样的规划逻辑也适用于其他 CNC 材料: 机械精加工和化学处理必须一起审查. 对粗糙度值和精加工决策进行更广泛的解释, 看看我们的 表面光洁度指南.
绘制应触发流程审查的注释
当图纸上写着“加工后钝化”时,” 供应商不应简单地像标准机加工部件一样引用该部件. 几个问题需要确认:
- 使用哪种不锈钢牌号?
- 是零件 303, 304, 316, 316l, 17-4PH值, 或其他年级?
- 图纸是否规定了钝化标准?
- 是否有盲孔, 内螺纹, 或窄槽?
- 表面是否美观, 功能性的, 或两者兼而有之?
- 客户是否需要钝化证书或检验报告?
- 零件是否会暴露在潮湿的环境中, 清洁化学品, 盐雾, 或流体接触?
- 是否有任何区域被遮盖, 抛光的, 喷珠, 或钝化前电抛光?
这些问题可以改变生产路线.
外部形状简单的不锈钢零件与具有内螺纹且检查要求严格的小型医疗部件有很大不同. 同一个词“钝化”可能会带来截然不同的制造风险.
材料等级比许多买家预期的更重要
304 和 316 不锈钢通常经过钝化处理，以达到耐腐蚀和清洁表面的要求. 316 当耐腐蚀性较重要时常选用316L, 但它们仍然需要适当的加工, 打扫, 和整理控制.
17-4PH不锈钢由于热处理条件又增加了一层考虑, 强度要求, 最终应用可能会影响处理决策.
303 不锈钢需要特别小心，因为硫可以提高机械加工性，但如果工艺选择不仔细，会降低耐腐蚀性并产生钝化风险.
钝化可以改善表面状况, 但它无法将错误的不锈钢等级变成正确的不锈钢等级. 材质选择, 加工方法, 整理过程, 和最终检验必须一起进行.
买家在请求钝化零件之前应询问的问题
在发送钝化不锈钢零件的询价之前, 买家应澄清:
图纸或应用是否要求钝化?
如果图纸指定钝化, 它应该包含在报价中. 如果图纸没有注明, 应用环境应决定.
是否有盲孔或内螺纹?
这些特征增加了冲洗的重要性, 烘干, 和完成后检查.
预期的表面是装饰性的还是功能性的?
钝化提高耐腐蚀性. 它不会自动产生抛光或装饰性的外观.
是否需要检验报告或工艺确认?
对于关键部位, 钝化确认, 材料证明, 尺寸检验, 或在装运前可能需要进行表面检查.
零件是否会在国际范围内储存或运输?
包装及水分控制事项. 钝化部件仍可能因处理不当或包装脏污而再次受到污染.
最后的收获
不锈钢钝化不仅仅是机械加工后的化学浸镀. 用于 CNC 加工零件, 这是一个表面可靠性步骤，必须与材料选择相关, 去毛刺, 打扫, 漂洗, 检查, 和包装.
对于简单的不锈钢零件, 钝化可以是可选的. 对于腐蚀敏感, 医疗的, 食品接触, 流体接触, 或出口零件, 它可以防止锈迹, 污染问题, 和来料检验失败.
快速高效, 我们的 质量保证流程 可以包括图纸审查, 材料验证, 尺寸检验, 表面光洁度确认, 以及装运前的包装检查. 如果您的不锈钢零件需要钝化, 紧张的公差, 三坐标检测, 或特定的表面要求, 你可以上传你的STEP, PDF, 或通过我们的 2D 绘图 联系门户 用于报价前的工程审查.
