CNC 加工零件的 CMM 检测: 买家应该检查什么

快速解答: 买家应在 CMM 报告中检查哪些内容?

有用的 CMM 检验报告应该显示的不仅仅是绿色的 PASS 结果.

买家需确认:

  • 正确的零件号和图纸修订
  • 测量单位
  • 受检零件或样品标识
  • 基准A, 乙, 和 C 对齐
  • 关键功能 ID
  • 标称值和公差极限
  • 实际测量值和偏差
  • GD&T 控制和材料条件修改器
  • 检验数量及报告范围
  • 相关时测量温度
  • 需要时的设备和校准或验证状态
  • 商定的 PASS/FAIL 决策规则

CMM 检测对于具有位置公差的零件特别有用, 简介, 多个相关孔, 密封面, 轴承位置, 复杂的基准结构, 或多个加工设置.

并不是每个维度都必然需要它. 卡尺, 千分尺, 孔径计, 针规, 螺纹量规, 粗糙度测试仪, 和其他仪器可能更适合某些功能.

CMM 报告仅验证已检查的零件和功能. 除非检验范围符合规定,否则不能证明整个生产批次合格, 样本计划, 和过程控制支持该结论.

Rapid Efficient 可以在项目需要时审查图纸并协调 CMM 检查和尺寸报告. 报告范围, 检验数量, 格式, 报价前应确认成本.

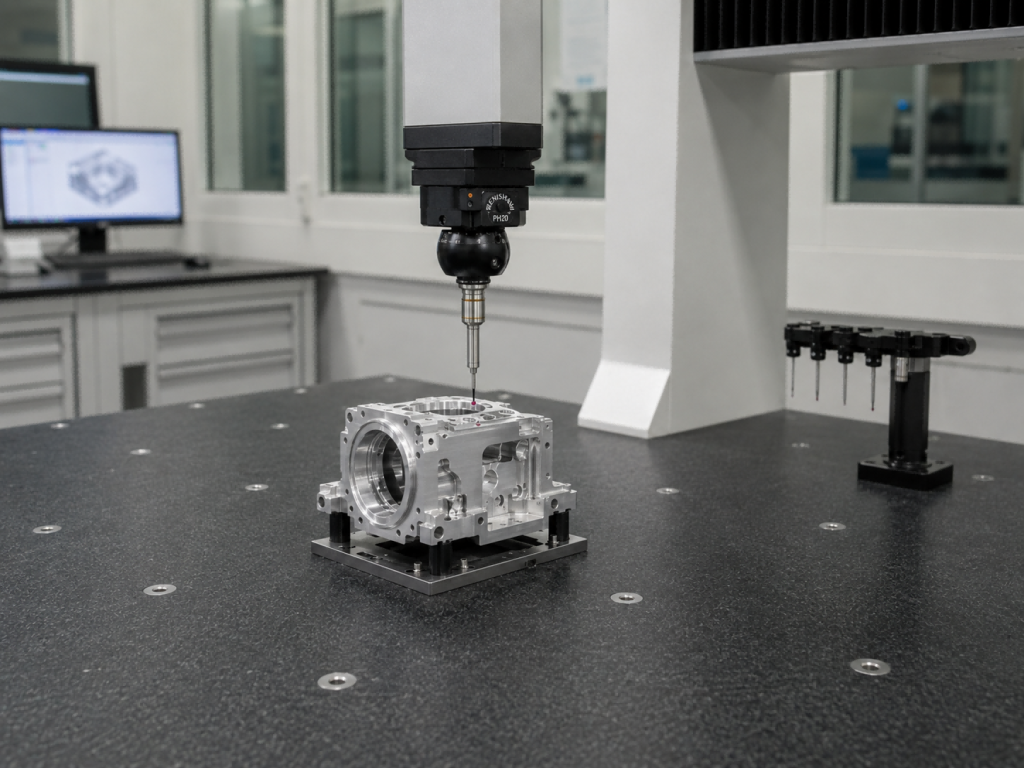

CMM 探头在花岗岩检查台上测量精密 CNC 加工铝零件.

CMM 报告买家清单

报告项目为什么它很重要买家应该检查什么
零件标识防止接受错误的零件或报告零件编号, 序列号, 很多, 或检验样品ID
绘图基础确保检查遵循正确的要求图纸修改, 单位, 一般公差, 和适用的GD&T标准
检验范围显示报告实际证明的内容检查的特征, 检验数量, 样本计划, 和排除的特征
日期对齐控制如何建立零件坐标系是否基准A, 乙, C 遵循绘图顺序和功能设置
特征识别将报告连接到绘图气球数量, 特征ID, 或清晰的标注参考
标称值和公差定义接受区域面值, 上限和下限, 或形位公差带
实际结果显示测量条件实际值, 偏差, 每个关键特征的结果
GD&T解释防止错误评估位置, 轮廓, 平整度, 垂直度, 跳动, 和适用的修饰符
决策规则控制如何分配 PASS 或 FAIL需要时是否考虑测量不确定度或保护带
设备状态支持对测量系统的信心设备 ID 和当前校准或性能验证状态
测量策略影响计算的特征结果探头类型, 点分布, 扫描策略, 过滤器, 以及关键时的拟合方法
环境有助于解释温度敏感的结果零件温度, 房间条件, 稳定化, 和相关的热补偿
报告审批建立可追溯性检验日期, 检查员, 审稿人, 并报告审批状态

什么是三坐标检测?

CMM 代表 坐标测量机.

CMM 在三维空间中测量组件上的点. 取决于机器和检查系统, 它可能会使用:

  • 接触式触发探头
  • 扫描探头
  • 光学或视觉传感器
  • 另一种兼容的非接触式传感器

检测软件使用测量点来构建特征,例如:

  • 飞机
  • 气缸
  • 线路
  • 老虎机
  • 球体
  • 视锥细胞
  • 自由形状的轮廓

CMM 可以评估:

  • 线性尺寸
  • 孔径
  • 孔和孔位置
  • 平整度
  • 直线度
  • 并行性
  • 垂直度
  • 角度
  • 线或面的轮廓
  • 圆跳动或总跳动
  • 基准关系

结果不仅仅取决于机器宣传的精度.

它也可能受到以下因素的影响:

  • 零件对齐
  • 基准模拟
  • 探头资质
  • 触针长度和硬度
  • 探头接入
  • 测量点的数量和位置
  • 扫描速度
  • 过滤
  • 特征拟合算法
  • 部分约束
  • 温度
  • 测量不确定度

因此 CMM 是一个测量系统, 不能自动保证每个编程结果都是正确的.

当前ISO 10360 标准定义了 CMM 系统和探测配置的验收和定期重新验证测试; 机器性能和实际零件测量策略是相关但不相同的问题.


为什么 CMM 检测对于 CNC 加工零件很重要

在Precision CNC加工中, 零件可能看起来正确,但组装时仍然失败.

例如:

  • 孔径可能在公差范围内, 但它的中心线可能会移动.
  • 安装面可能看起来很光滑, 但其平整度可能达不到密封要求.
  • 孔图案可以单独接受, 但其真实位置相对于基准可能会失败.
  • 薄壁零件在加工过程中可能可以正确测量,但在松开后会变形.

这就是 CMM 检测如此重要的原因. 它将零件检查为功能几何形状, 不仅仅是作为单独维度的集合.

对于买家, 良好的 CMM 报告可证明供应商理解图纸, 数据结构, 以及最终组装要求.


卡尺, 测量, 与CMM检测比较

检验方法实际使用主要限制
卡尺长度, 宽度, 厚度, 步骤, 和可达直径分辨率有限,无法可靠地验证复杂的数据关系
千分尺精确的外部或可触及的厚度和直径测量测量孤立的尺寸而不是完整的 3D 特征关系
内径规缸径, 锥度, 和不圆比较需要制定标准,不直接确立特征定位
销规或塞规孔的快速功能验证通常给出接受/拒绝信息而不是完整的测量值
螺纹量规功能性GO / NO-GO 螺纹检查不提供完整的螺纹轮廓或位置报告
高度规和平台高地, 基本立场, 和方向检查设置, 使用权, 参考面, 和操作方法影响结果
光学比较器或视觉系统型材, 边缘, 半径, 和小的二维特征仅限于隐藏的三维特征和复杂的基准结构
三坐标检测3D 几何, 位置, 轮廓, 方向, 形式, 和基准关系需要有效的程序, 合适的探测策略, 正确对齐, 和足够的测量能力
表面粗糙度测试仪拉, Rz, 和其他指定的表面纹理参数测量表面纹理而不是三维几何形状

许多 CNC 零件通过了快速卡尺检查,但在装配过程中仍然失败. 原因很简单: 卡尺测量隔离尺寸, 而 CMM 检测可以验证几何形状, 位置, 和基准关系.

卡尺可以确认孔径是否正确. 但它不能可靠地证明孔相对于基准A是否处于正确的位置, 乙, 和C.

用于精密数控零件, 这种差异很重要.


三坐标测量报告, 全维度报告, 和 FAI 不一样

CMM描述了一种测量方法. FAI和全尺寸检验描述了检验报告的范围.

报告类型它通常包括什么重要边界
基本尺寸报告选定的长度, 直径, 厚度, 和简单的功能可能不包括所有关键 GD&T 或基准关系
三坐标报告使用坐标测量系统测量的特征并不意味着每个图纸特征都经过检查
全维度报告所有商定的绘图特性的测量结果可结合CMM, 手工工具, 仪表, 粗糙度测试, 和其他方法
首件检验新的或改变的制造工艺的初步验证FAI是报告和审批范围, 不是特定的测量仪器
批量或抽样检验报告批次中约定数量零件的结果不证明每个部分,除非 100% 检查已指定
能力研究跨多个零件或生产周期收集的处理数据一份 CMM 报告本身无法证明过程能力

订购前检查, 买方应定义:

  • 是否还需要材料和成品证明
  • 必须报告哪些图纸特征
  • 检验是否为首件, 采样, 或者 100%
  • 是否需要原始尺寸或成品尺寸
  • 是否含表面处理
  • 需要哪个报告模板

买家应审查的关键 CMM 检查项目

1. 关键尺寸

关键尺寸直接影响装配, 表现, 密封, 运动, 或承重功能.

例子包括:

  • 轴承内孔直径
  • 安装孔位置
  • 密封面平整度
  • 轴中心距
  • 螺纹孔位置
  • 精密槽宽
  • 基准面高度

CMM报告应清楚地显示检查了哪些尺寸以及测量值是否在公差范围内.


2. 基准参考系

基准参考系确定零件如何定向和定位以进行几何检查.

用于固定零件的物理夹具不会自动成为基准.

CMM 通常测量指定的基准特征并使用它们来模拟主要特征, 中学, 和由绘图定义的第三基准参考.

买家应检查:

  • 是否基准A, 乙, C 与图纸相符
  • 数据优先级是否正确
  • 是否在指定位置使用基准目标
  • 材料边界修改器是否正确解释
  • 零件是在约束状态还是自由状态下测量
  • 夹具是否使柔性部件变形
  • 检查对齐是否代表功能装配

使用方便的外边缘而不是定义的基准可能会生成看起来干净的报告,但该报告并不代表组件的组装方式.

对于初级的更深入的解释, 中学, 第三, 过程, 和检验数据, 查看我们的指南 CNC加工基准的类型.


3. 位置公差

位置公差(通常非正式地称为真实位置)控制特征相对于理论上精确尺寸和, 当指定时, 基准参考系.

特征尺寸和特征位置是单独的要求.

孔可以具有正确的直径,但仍然无法定位. 当孔的直径超出公差时,也可以满足位置要求.

位置检测通常用于:

  • 螺栓孔图案
  • 定位销孔
  • 轴承孔
  • 连接器接口
  • 螺纹孔图案
  • 交配特点
  • 多个相关孔

有用的 CMM 报告应显示:

  • 特征尺寸
  • 位置结果
  • 参考基准
  • 适用时的直径公差带符号
  • MMC, LMC, 或默认 RFS 解释
  • 任何适用的奖金容忍度
  • 基准材料边界修改器
  • 根据商定的判定规则得出通过/失败结果

当图纸控制孔的位置时,买方不应接受仅显示孔径的报告.


4. 平整度

平整度控制表面是否足够平坦.

这对于:

  • 密封面
  • 安装板
  • 散热器接触面
  • 光学安装表面
  • 夹具底座
  • 薄壁外壳

肉眼看来某个部件可能是平坦的, 但微小的表面偏差可能会造成泄漏, 热接触不良, 振动, 或装配间隙.

用于精密零件, 平整度应采用正确的检测方法进行测量, 不能通过视觉来判断.


5. 同轴度, 位置, 和圆柱特征的跳动

圆柱形特征可能需要共享一个公共轴, 旋转但没有过度变化, 或相对于基准轴保持正确的位置.

正确的绘图控制取决于零件功能.

可能的控制措施包括:

  • 孔或轴的轴线位置
  • 圆跳动
  • 总跳动
  • 圆柱度
  • 轴的垂直度
  • 轮廓
  • 客户特定的同轴对准要求

不要自动将每个轴对齐要求标记为同心度.

对于使用 ASME Y14.5-2018 的图纸, 删除了同心度和对称性符号. 位置, 跳动, 或者根据设计意图可以使用其他适当的控制.

较旧的图纸或根据其他标准准备的图纸可能使用不同的术语, 因此CMM程序必须遵循实际图纸上显示的标准和标注.

圆柱对准不良可能导致的装配问题包括:

  • 轴承不对中
  • 轴绑定
  • 跳动过大
  • 振动
  • 密封负载不均匀
  • 噪音
  • 过早磨损

报告应确定确切的受控特征和参考, 而不是在没有绘制上下文的情况下显示通用的“同心度”结果.

ASME 自己的 Y14.5-2018 支持材料确认同心度和对称度已从 2018 修订.


检查温度和零件稳定性

尺寸规格通常使用20°C的标准参考温度.

这并不意味着每个 CNC 车间或检验室必须时刻保持在 20°C 左右. 这意味着必须了解温度影响并将其控制在适合所需公差和测量不确定度的水平.

重要因素包括:

  • 零件温度
  • 三坐标测量机温度
  • 温度梯度
  • 材料热膨胀系数
  • 允许稳定的时间
  • 处理热量
  • 最近加工或清洁
  • 热补偿设置
  • 零件尺寸和几何形状

作为说明性示例, 一个 100 毫米铝特征可能会改变大约 0.023 毫米跨越 10°C 均匀温差.

实际结果取决于铝牌号, 温度分布, 测量时间, 及补偿方式.

对于公差要求严格的零件, 报告或检查计划应说明:

  • 相关时测量温度
  • 成分是否稳定
  • 是否应用热补偿
  • 使用哪个热膨胀系数
  • 验收决定是否考虑了测量不确定性

温度梯度可能比均匀的温度偏移更困难,因为它们可能会改变零件的形状, 不仅仅是它的整体尺寸.

目前国际参考温度标准是ISO 1:2022, 保留20°C作为标准参考温度. NIST 还识别温度, 热梯度, 探测, 夹具, 结盟, 和补偿作为尺寸测量不确定性的贡献者.


CMM 检测和公差叠加

CMM 检查对于识别公差叠加风险也很重要.

当基准出现小误差时,会发生公差叠加, 固定装置, 加工偏差, 热漂移, 和检查对齐在多个特征上累积.

CMM报告可以帮助确认最终的特征关系是否仍在可接受的范围内.

例如, 一部分可能有:

  • 一个孔稍微移动
  • 一侧安装面稍微不平整
  • 一孔图案稍微旋转
  • 一个基准面轻微扭曲

个别地, 这些可能看起来很小. 但在一起, 它们可能会导致组装失败.

为了更深入的解释, 看:
CNC 加工公差叠加


工程师注意事项: 绿色通过结果还不够

仅当其检查策略与图纸和零件的功能装配相匹配时,CMM 报告才有用.

当程序改变时,相同的物理组件可以产生不同的计算结果:

  • 日期对齐
  • 积分分布
  • 扫描路径
  • 特征拟合法
  • 过滤
  • 异常值去除
  • 探头配置
  • 部分约束

用于轴承孔, 密封面, 定位孔, 和交配特征, 买方和供应商应就哪些表面建立功能坐标系达成一致.

报告可以显示绿色 PASS 结果,但在以下情况下仍无法提供信心::

  • 使用了错误的图纸修订版
  • 仅检查非关键尺寸
  • 选择了错误的数据
  • 测量的点太少
  • 零件因夹具而变形
  • 该报告仅涵盖一部分,但被视为整批的证明
  • 接近极限的结果忽略了商定的决策规则

检查计划应与图纸审查联系起来, 夹具设计, 加工顺序, 以及生产开始前的最终组装要求.


一份好的三坐标检测报告应包括哪些内容

报告部分推荐信息
举报身份报告编号, 检查日期, 报告修订, 和审批状态
零件可追溯性零件名称, 零件号, 序列号, 很多, 或检验样品ID
绘图基础图号, 修订, 单位, 一般公差, 和适用的GD&T标准
材质和表面处理材质等级, 脾气或状况, 以及检查是在完成之前还是之后进行
检验范围功能列表, 检验数量, 样本计划, 以及不包括的特征
测量设备设备ID, 三坐标测量机类型, 探头或传感器配置, 以及需要时的软件
设备状态当前校准或性能验证状态以及合同要求的适用到期日
日期对齐基本的, 中学, 和第三级基准, 基准目标, 和约束条件
特征结果特征ID, 面值, 宽容, 实际结果, 偏差, 和通过/失败
GD&结果位置, 轮廓, 形式, 方向, 跳动, 和适用的材料条件修饰符
测量策略点数, 扫描, 配件, 过滤, 或其他对结果产生重大影响的策略
环境零件温度, 房间条件, 稳定化, 和相关的热补偿
决策规则如何确定合规性, 需要时包括测量不确定度
赞同督察, 审稿人, 签名, 以及任何例外或让步

并非每个标准商店报告都需要显示上述每一项.

所需的报告深度应匹配:

  • 错误接受或错误拒绝的后果
  • 部分风险
  • 公差等级
  • 客户规格
  • 合同要求
  • 行业需求
  • 检验费用

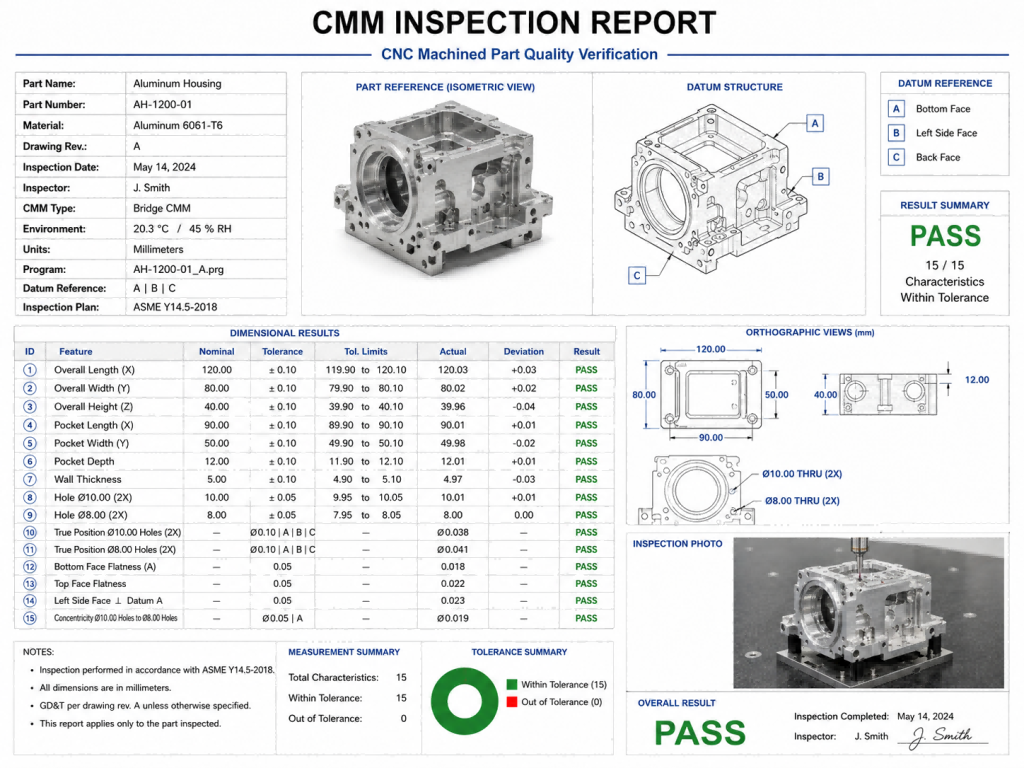

显示图纸修订的 CMM 检查报告示例, 基准 A B C 对齐, 标称值和测量值, 不确定, 决策规则, 检查范围, 以及通过或失败的结果.

买家应避免的常见 CMM 报告错误

错误 1: 仅检查最终的 PASS 结果

查看检查了哪些功能, 不仅仅是结果的颜色.

错误 2: 忽略绘图修订和单位

如果报告是根据过时的图纸或错误的单位系统创建的,那么技术上正确的报告仍然毫无用处.

错误 3: 忽略基准对齐

从方便的边缘测量的特征可能会通过,即使它相对于功能基准来说失败了.

错误 4: 将一个受检零件视为整批零件的证明

报告应注明检验数量和抽样方法.

错误 5: 假设 CMM 是满足所有要求的最佳工具

线程数, 表面粗糙度, 硬度, 涂层厚度, 材料成分, 某些内部功能可能需要其他仪器.

错误 6: 忽略接近极限的测量不确定度

非常接近规格限值的结果可能需要商定的决策规则,而不是简单的绿色 PASS 标签.

错误 7: 混淆机器校准与零件测量功能

校准或验证的坐标测量机仍然需要合适的程序, 探测, 夹具, 结盟, 环境, 和测量策略.

错误 8: 测量错误约束下的柔性部件

薄壁和大板松开后可能会发生变化. 应定义自由状态或约束检查条件.

错误 9: 请求 CMM 检查为时已晚

等到整批完成可能会将编程或数据错误变成重复报废.


买家何时应要求 CMM 检查?

当零件包括以下内容时,CMM 检验值得考虑:

  • 位置或轮廓公差
  • 多个相关的钻孔或孔图案
  • 复杂基准参考系
  • 轴承或定位特征
  • 密封面平整度
  • 圆跳动或总跳动
  • 大型或灵活的几何形状
  • 多种加工设置
  • 复杂的三维表面
  • 手动工具难以达到的特征
  • 装配或返工风险高
  • 首篇文章批准
  • 一张主要图, 工装, 供应商, 或流程变更

可能不需要进行全面的 CMM 检查:

  • 简单的宽松公差支架
  • 基本切割长度
  • 易于接近的外部尺寸
  • 通过螺纹量规更好地验证功能螺纹
  • 通过轮廓仪更好地验证表面粗糙度
  • 使用专用仪表可以更可靠地检查特征

检查方法应与特性相匹配,而不是将每个图纸尺寸强行放入一个 CMM 程序中.


CMM 检查成本与项目风险

CMM 检查通过以下方式增加了实际项目成本:

  • 检验编程
  • 探针设置和鉴定
  • 零件夹具
  • 零件稳定
  • 测量时间
  • 报告准备
  • 审批
  • 修正后重复检查

因此,请求每个维度的完整 CMM 报告可能是不必要且昂贵的.

然而, 检验不足会造成更大的下游成本.

检验风险可能的结果实际控制
图纸修改错误正确测量错误的要求编程前确认修改
省略了关键功能尽管有通过的报告,但装配失败报价前标记关键特性
仅在整批后进行检验许多部分重复出现错误在重复生产之前使用首件批准
一份样品被视为批次证明未检测到的批次变异定义抽样或 100% 检查
基准对齐错误报告不代表装配功能测量前检查基准设置
无判定规则的近极限结果供应商争议或错误接受同意如何处理不确定性
CMM 范围过大成本和交货时间较高,但没有附加值在更合适的地方使用仪表或手动工具
没有可追溯性报告无法链接到已交付的部件记录样本, 很多, 连续剧, 或批次信息

最具成本效益的计划通常是基于风险的:

尽早测量关键特征以纠正流程.

使用 CMM 处理复杂的几何关系.

使用仪表实现大容量功能特性.

使用手动工具获得合适的简单尺寸.


定制 CNC 零件的 CMM 检测支持

Rapid Efficient 可以在图纸或项目风险需要时审查检验要求并协调 CMM 检验.

可用的检查支持可能包括:

  • 关键特征识别
  • 图纸和修改审查
  • 基准线规划
  • 位置和轮廓检查
  • 平面度和方向检查
  • 孔和轴关系检查
  • 第一篇尺寸报告
  • CMM 报告商定的特性
  • 根据要求提供材料和表面光洁度报告

询价应明确:

  • 所需的图纸修改
  • 关键尺寸和 GD&时间
  • 基准结构
  • 所需报告格式
  • 检验数量
  • 第一篇文章, 采样, 或全面检查范围
  • 材料和完成条件
  • 自由态或约束测量条件
  • 所需证书
  • 适用的决策规则或客户标准

CMM 检查和报告的可用性取决于组件, 宽容, 几何学, 数量, 及约定的检验范围.


常问问题: CNC 加工零件的 CMM 检测

三坐标测量机测量什么?

CMM 测量组件上的坐标并使用它们来计算平面等特征, 界, 气缸, 插槽, 简介, 和基准关系.

它可以评估尺寸, 位置, 形式, 方向, 轮廓, 和机器运行时的跳动, 探测, 程序, 和测量策略是否合适.

每个 CNC 零件都需要 CMM 检测吗?

福田街道.

使用卡尺可以更有效地检查简单尺寸, 千分尺, 孔径计, 针规, 或功能仪表.

CMM 检测对于复杂的几何形状最有价值, GD&时间, 相关功能, 难以进入, 或装配风险高.

买家应在 CMM 报告中检查哪些内容?

检查零件标识, 图纸修改, 单位, 检验数量, 基准设置, 关键功能 ID, 标称值, 公差, 实际结果, 偏差, 通过/失败方法, 相关环境, 并报告批准.

CMM 报告和首件检验有什么区别?

CMM 报告标识坐标测量系统产生的结果.

首件检验定义了初始批准范围,并且可以将 CMM 结果与手动工具测量结合起来, 仪表, 材料证明, 完成证书, 和其他文件.

为什么基准在 CMM 检测中很重要?

基准建立用于定位和定位零件的坐标系.

错误的基准对齐可能会产生不代表功能装配的结果, 即使每个值似乎都通过了.

三坐标测量机可以测量螺纹和表面粗糙度吗?

CMM 可以定位螺纹孔位置或测量可触及的螺纹相关几何形状, 但功能螺纹通常可以使用螺纹量规或专用螺纹测量设备更好地验证.

表面粗糙度(例如 Ra 或 Rz)通常需要合适的表面纹理仪器.

当 CMM 结果非常接近公差极限时会发生什么?

买方和供应商可能需要应用商定的考虑测量不确定性的合格决策规则.

接近极限的原始结果不应自动被视为毫无疑问的通过或失败.

为什么同一零件的两个 CMM 报告会给出不同的结果?

差异可能来自基准对齐, 点密度, 扫描策略, 探头配置, 拟合算法, 过滤, 部分约束, 温度, 校准状态, 或测量不确定度.

通过的 CMM 报告是否证明整个批次都是好的?

福田街道.

它仅证明已识别的受检零件上的受检特征. 批次验收取决于抽样计划, 过程控制, 及约定的检验范围.


结论

有用的 CMM 报告不仅仅显示通过或失败.

应该证明:

  • 检查了正确的零件和图纸修订
  • 使用了正确的基准参考系
  • 包括关键功能
  • GD&T 的解释正确
  • 实际结果和偏差是可见的
  • 检验范围、检验数量明确
  • 温度和约束条件合适
  • 近限结果遵循商定的决策规则

CMM 检测在验证无法用简单手动工具可靠证明的功能关系时最有价值.

它不应该被用作替代品:

  • 清晰的图纸
  • 正确的基准规划
  • 稳定加工
  • 合适的固定装置
  • 过程控制
  • 功能仪表
  • 适当的抽样

报价前检查您的检验要求

Send the STEP file, 2D图, 图纸修改, 材料, 表面饰面, 数量, 关键尺寸, GD&技术要求, 报告格式, 及所需检验数量.

Rapid Efficient可以根据项目要求审查检验范围并协调尺寸和CMM报告.

有关检查计划的更多信息, 报告, 物料追溯, 和部分验收, 回顾我们的 质量保证流程.
