当 CNC 加工零件需要更均匀的哑光外观时，通常会使用喷砂处理. 可以降低工具痕迹的视觉对比度, 软化闪亮的加工表面, 并准备选定的铝零件进行阳极氧化.
但喷珠不仅仅是一个装饰步骤.
最终结果取决于材料, 媒体类型, 压力, 爆破距离, 喷砂前的表面状况, 掩蔽法, 边缘条件, 下游整理, 检验标准, 和包装.
对于数控买家, 真正的问题不仅是:
这个零件可以喷砂吗?
更好的问题是:
哪些表面需要喷砂, 什么外观可以接受, 以及在完成之前必须保护哪些功能?
如果缺少这些详细信息, 该零件可能尺寸正确，但仍因纹理不均匀而被拒绝, 可见的划痕, 圆边, 被困介质, 阳极氧化后颜色变化, 或批次外观不一致.
什么是喷砂表面处理?
通过将精细喷砂介质推向零件表面来形成喷砂表面光洁度. 影响改变了可见的纹理并产生更加哑光的效果, 与标准加工表面相比外观均匀.
喷砂通常用于:
| 零件类型 | 为什么要使用喷砂 |
|---|---|
| 铝制外壳 | 阳极氧化前更均匀的哑光外观 |
| 电子外壳 | 化妆品表面一致性 |
| 机器人支架 | 减少眩光和可见的工具痕迹 |
| 自动化组件 | 更干净的工业外观 |
| 不锈钢零件 | 合适的缎面表面 |
| 原型零件 | 改进的视觉呈现 |
| 面向消费者的金属零件 | 更一致的可见光洁度 |
| 小批量数控零件 | 无需复杂的抛光即可获得更好的外观 |
喷砂处理应与材料一起审查, 零件几何形状, 可见表面, 边缘条件, 表面光洁度要求, 和最终检验. 更全面地了解可用的整理路线, 看看我们的 CNC 表面处理指南.

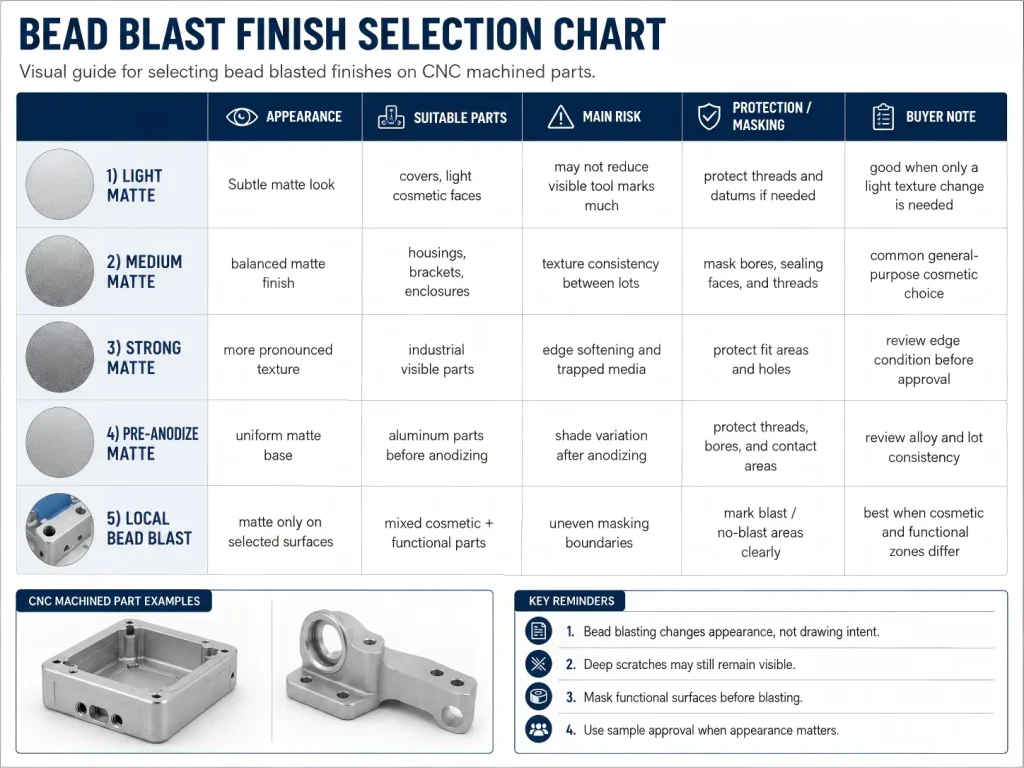

喷砂表面光洁度表
下图是面向买家的实用指南. 实际结果取决于媒体, 设备, 操作员控制, 零件几何形状, 以及喷砂前的表面状况.
| 喷珠结果 | 典型外观 | 常用 | 需要审查的主要风险 |
| 光珠爆炸 | 细腻的哑光质感, 微妙的视觉软化 | 铝盖, 浅色装饰表面 | 可能无法隐藏更深的工具痕迹或划痕 |
| 中等喷砂 | 更明显均匀的哑光表面 | 外壳, 括号, 外壳 | 阳极氧化后可以软化锋利的边缘并改变外观 |
| 重型喷砂 | 质感更强, 更具侵略性的哑光效果 | 精选工业零件 | 边缘倒圆的风险较高, 纹理变化, 和维度关注 |
| 预阳极氧化喷砂 | 阳极氧化前质地均匀 | 铝制装饰件 | 颜色和纹理的一致性取决于合金和工艺 |
| 不锈钢喷砂 | 合适的缎面外观 | 不锈钢盖, 括号, 可见部分 | 打扫, 钝化, 应审查污染风险 |
| 局部喷砂 | 仅对选定区域进行爆破 | 具有装饰和功能区域的零件 | 必须明确定义遮蔽边界和受保护表面 |
| 功能区域无喷砂 | 关键表面受到保护 | 线程数, 密封面, 轴承孔, 基准面 | 生产前必须计划掩蔽和检查 |
该图表不应被视为固定标准. 这是审查视觉期望的起点, 功能表面, 掩蔽区, 下游整理, 及检验要求.
该图表应作为报价前的审查指南, 不作为通用完成保证.
喷珠与抛光不同
喷砂和抛光经常被混淆, 但它们创造了不同的表面条件.
| 结束 | 主要效果 | 买家警告 |
| 珠光喷砂 | 创建遮罩, 有纹理的, 外观更均匀 | 不能自动去除较深的划痕或加工缺陷 |
| 抛光 | 使表面光滑并增亮 | 可以修圆边缘或改变关键表面的尺寸 |
| 刷牙 | 创建定向纹理线 | 必须控制方向和一致性 |
| 加工完成 | 留下刀具痕迹和刀具路径可见 | 对于内部或功能部件可能是可接受的 |
| 阳极氧化 | 在铝上形成氧化层 | 喷砂纹理会影响最终外观 |
| 粉末涂料 / 绘画 | 添加涂膜 | 掩蔽和厚度影响孔, 边缘, 和组装 |
另一个常见问题是工具痕迹阴影. 喷砂改变表面纹理并散射光线, 但无法去除更深的宏观加工痕迹, 喋喋不休, 或完成前留下的大步距图案. 从一个视角看，零件可能看起来更均匀, 但在明亮的检查灯下或阳极氧化后, 更深的刀痕仍然会通过哑光表面呈现为微弱的阴影线.
如果需要优质可见饰面, 喷砂前应控制喷砂前表面状况. 在某些情况下, 加工策略, 终结传球, 跨步, 轻微抛光, 或可接受的外观样品应进行审查，而不是将喷砂视为隐藏粗糙加工的通用方法. 用于相关加工表面规划, 看看我们的 CNC 铝材表面光洁度指南.
喷砂零件可能看起来更均匀, 但它不一定像抛光零件那样更光滑. 它还可能使某些缺陷不那么明显，同时使其他纹理变化更加明显.
如果零件需要特定的粗糙度值, 图纸应单独规定粗糙度要求. 喷砂不应替代受控机加工 Ra 要求.
当喷砂效果良好时
当买家想要一致的哑光外观并且零件几何形状允许受控喷砂通道时，喷丸效果最佳.
它经常用于:
| 情况 | 为什么喷砂有帮助 |
| 可见的铝制外壳 | 减少眩光并创造均匀的哑光外观 |
| 阳极氧化前的零件 | 有助于在着色或透明阳极氧化之前创建一致的纹理 |
| 小批量原型 | 无需复杂的修饰处理即可改善视觉呈现 |
| 外壳和盖子 | 当期望切合实际时，有助于隐藏微小的加工痕迹 |
| 支架和框架 | 营造干净的工业效果 |
| 具有较大可见表面的零件 | 减少刀具路径之间的对比度 |
| 批量外观控制 | 当过程受到控制时，帮助零件看起来更加一致 |
喷珠处理在铝制 CNC 零件上尤其常见，这些零件随后将进行透明或彩色阳极氧化处理. 然而, 最终的阳极氧化外观仍然取决于合金等级, 喷砂一致性, 预加工表面质量, 阳极氧化工艺, 密封, 和处理.
针对与阳极氧化相关的外观风险, 看看我们的 铝阳极氧化缺陷 文章.
喷砂何时会产生问题
喷砂并不适合所有表面.
如果喷砂应用于错误的区域或用于隐藏本应尽早解决的问题，则零件可能会损坏或报废.
| 风险领域 | 可能会出现什么问题 |
| 锋利的边缘 | 边缘可能会变得稍微圆润或视觉上变得柔和 |
| 线程数 | 介质可能残留在螺纹内或影响完成后的配合 |
| 轴承孔 | 喷砂可能会改变表面纹理或留下残留物 |
| 密封面 | 质地变化可能会影响接触或泄漏风险 |
| 基准面 | 功能参考面可能会失去预期状态 |
| 薄壁 | 强力喷砂可能会影响外观或局部边缘状况 |
| 财力雄厚 | 介质可能会被困住并且难以清洁 |
| 先前有划痕的表面 | 喷砂后可能仍可见较深的划痕 |
| 混合合金 | 不同材料或合金批次在完成后可能会出现不同的情况 |
| 掩盖边界 | 遮蔽不良可能会产生不均匀的过渡线 |
应在生产前计划喷砂, 在零件已加工并因外观而被拒绝后不添加.
如果表面具有功能性, 图纸应明确注明是否允许爆破, 禁止, 或仅限于选定的化妆品区域.
阳极氧化前喷砂
喷丸通常在阳极氧化之前使用，以在铝部件上形成均匀的哑光纹理. 这可以提高视觉一致性, 但它也增加了过程风险.
喷砂步骤会影响阳极氧化表面的外观. 喷砂不一致的零件可能会呈现出不均匀的颜色, 纹理变化, 浑浊, 或阳极氧化后可见的处理差异.
重要的审查要点包括:
| 评论项目 | 为什么它很重要 |
| 铝牌号 | 不同的合金可能会阳极氧化成不同的颜色或外观 |
| 可见表面 | 化妆品面孔应有明显标记 |
| 媒体一致性 | 不同的介质或磨损的介质可能会改变纹理 |
| 介质损坏和光泽漂移 | 磨损或断裂的介质可能会改变质地, 反射率, 和生产批次之间的外观 |
| 压力和距离 | 过度喷砂可能会软化边缘或改变表面外观 |
| 遮蔽区域 | 线程数, 钻孔, 密封面, 和基准面可能需要保护 |
| 机架接触 | 阳极氧化需要电接触点 |
| 处理 | 指纹, 划痕, 并且凹痕可能会变得更加明显 |
| 批量控制 | 不同时间喷砂处理的零件外观可能会有所不同 |
| 最终检查 | 外观验收应在生产前达成一致 |
介质状况也会影响最终外观. 玻璃珠等球形介质在喷砂柜内反复撞击后可能会逐渐破碎. 当介质磨损或断裂时, 表面效果可能会从较软的喷丸纹理转变为较锐利的纹理, 更具切割质感. 这可以改变表面反射率, 光泽度, 或阳极氧化后的阴影, 特别是在需要视觉匹配的可见铝制外壳或多部件组件上.
对于高可见度零件, 买家不应仅依赖媒体名称. 批次一致性还可能取决于介质条件, 爆破控制, 合金一致性, 阳极氧化工艺, 及最终检验方法.
喷砂有助于为阳极氧化创建更均匀的哑光基底, 但并不能保证完美的配色. 最终结果取决于合金, 表面处理, 阳极氧化工艺, 密封, 和处理.
遮蔽和保护区
良好的喷砂要求不仅应定义喷砂位置, 但也有不该爆的地方.
保护区可能包括:
| 保护区 | 保护理由 |
| 螺纹孔 | 防止介质残留和螺纹配合问题 |
| 轴承孔 | 保护尺寸, 表面纹理, 和适合 |
| 密封面 | 避免可能影响密封的纹理变化 |
| 基准面 | 保留检查和装配参考表面 |
| 电气接触区域 | 在需要时保持导电性 |
| 抛光表面 | 避免不需要的哑光纹理 |
| 激光标记或雕刻区域 | 防止对比度变化或可读性损失 |
| 紧配合孔 | 避免可能影响装配的表面变化 |
| 化妆品边界线 | 保持视觉过渡干净且有意 |
报价前应讨论屏蔽. 如果绘图未显示受保护区域, 供应商可能会采用与零件功能不匹配的统一表面处理.
与孔相关的设计说明, 线程, 日期, 边缘条件, 和受保护的功能表面, 看看我们的 CNC加工设计指南.
喷砂和尺寸风险
喷砂处理通常不像厚涂层那样处理, 但它对敏感功能仍然很重要.
主要的尺寸问题不是大量的材料堆积. 问题是表面纹理, 边缘条件, 介质残留, 以及功能性接触区域是否涂有饰面.
| 特征 | 喷砂问题 |
| 压配合孔 | 纹理和残留物可能会影响装配行为 |
| 轴承座 | 表面状况可能会影响配合或座位 |
| 螺纹孔 | 残留的介质可能会影响螺钉的接合 |
| 密封面 | 纹理可能会影响垫圈或 O 形圈接触 |
| 滑动面 | 摩擦行为可能会改变 |
| 基准面 | 检验参考可能受影响 |
| 薄边 | 边缘可能会显得圆润或软化 |
小盲螺纹孔需要特别注意. 精细喷砂介质可进入M2, M3, 或其他小内螺纹, 尤其是在爆破前未掩盖孔洞的情况下. 如果切削油, 水分, 或孔内残留有清洁残留物, 介质可能会在螺纹底部附近压实，并且难以通过正常吹气去除.
组装时, 这些残留物可能会导致螺杆提前停止, 感觉紧绷, 跨线程, 或损坏第一个啮合的螺纹. 适用于小型或关键盲螺纹, 图纸或询价应明确是否必须屏蔽螺纹, 使用经过验证的方法进行清洁, 需要时进行超声波清洗, 或在喷砂和精加工后进行检查.
对于紧公差特征, 图纸应阐明公差是在喷砂之前还是之后适用，以及是否允许对该特征进行喷砂.
对于与容差相关的规划, 看看我们的 CNC加工公差指南.
喷砂前去毛刺
喷砂不能取代去毛刺.
喷砂前留下的毛刺可能会卷起, 软化了, 嵌入式, 或事后更难以识别. 在某些情况下, 喷砂可以使尖锐的毛刺在视觉上不那么明显，而不会消除功能问题.
| 毛刺位置 | 喷砂后的风险 |
| 线程入口 | 螺杆可能启动不良或介质可能仍被困住 |
| 孔边 | 毛刺仍可能干扰组装 |
| 槽边 | 滚压毛刺可能会影响配合 |
| 密封面边缘 | 毛刺可能会损坏垫圈或 O 形圈 |
| 轴承肩 | 凸起的边缘可能会影响座位 |
| 薄壁边缘 | 边缘可能会变得视觉上不均匀 |
| 化妆品边缘 | 喷砂可能会突出不一致的去毛刺 |
良好的精加工路线应在喷砂前确认去毛刺, 尤其是在螺纹周围, 孔, 凹槽, 密封面, 和可见的边缘.
更多毛刺控制指导, 看看我们的 什么是去毛刺 文章.
喷砂数控零件的检查
喷砂零件应根据外观和功能进行检查.
对于低风险的内部托槽，简单的目视检查可能就足够了. 装饰外壳, 面向客户的零件, 和功能表面需要更明确的验收标准.
| 检查项目 | 检查什么 |
| 可见表面一致性 | 约定的化妆面上的纹理应相当均匀 |
| 划痕和凹痕 | 预先存在的深层缺陷可能仍然可见 |
| 掩盖边界 | 保护区不应被无意中爆破 |
| 螺纹清洁度 | 介质不应留在螺纹孔内 |
| 钻孔和配合区域 | 应保护或验证关键表面 |
| 边缘条件 | 边缘不应太圆或损坏 |
| 阳极氧化外观 | 如果适用，应在阳极氧化后检查颜色和纹理 |
| 批次一致性 | 同一订单的零件应在约定的条件下进行比较 |
| 包装 | 应保护成品表面免受划痕和处理痕迹 |
如果外观很重要, 买方应定义可见表面, 可接受的变化, 检查照明, 样品审批, 或生产前照片确认.
用于检查和报告规划, 看看我们的 质量保证 页.
喷砂表面光洁度风险矩阵
下表显示了为什么应将喷砂作为完整制造路线的一部分进行审查.
| 风险领域 | 可能会出现什么问题 | 生产前预防 |
| 可见表面 | 买家和供应商可能对外观期望存在分歧 | 清晰地标记化妆面孔 |
| 媒体选择 | 纹理可能太轻, 太粗糙, 或不一致 | 确认预期的哑光外观 |
| 介质条件 | 磨损或断裂的介质可能会改变批次之间的光泽或色调 | 当外观很重要时检查批次一致性 |
| 预先存在的缺陷 | 较深的划痕或凹痕可能仍然可见 | 完成前检查表面状况 |
| 工具标记阴影 | 通过哑光喷砂处理，更深的刀痕仍可能显现出来 | 控制喷砂前加工标记或批准样品 |
| 边缘 | 锋利的边缘可能会软化或看起来不一致 | 定义边缘中断和受保护的边缘 |
| 线程数 | 媒体可能仍受困 | 遮盖或清洁螺纹并在完成后进行验证 |
| 小盲螺纹 | 细小的介质可能会在孔底部附近压实 | 面具, 干净的, 或在喷砂后检查关键的小螺纹 |
| 孔径和配合 | 表面纹理可能会影响装配 | 保护功能贴合区域 |
| 密封面 | 纹理可能会影响接触 | 掩盖或定义可接受的表面状况 |
| 阳极氧化顺序 | 最终颜色可能会有所不同 | 一起回顾喷砂和阳极氧化 |
| 批次一致性 | 批次之间的零件可能看起来有所不同 | 控制媒体, 工艺路线, 和检查期望 |
| 包装 | 成品表面在运输过程中可能会刮伤 | 定义包装和处理要求 |
该矩阵在设计评审期间很有用, 报价审查, 并完成审批.
指定喷砂时的常见错误
大多数喷砂问题源于不明确的外观和功能要求.
| 错误 | 可能的结果 |
| 只写“喷砂处理” | 供应商不知道纹理级别或可见表面 |
| 不标记化妆面孔 | 错误的表面可能会被处理或忽略 |
| 不保护功能表面 | 线程数, 钻孔, 密封面, 或者基准面可能会受到影响 |
| 期望喷砂去除较深的划痕 | 完成后缺陷可能仍然可见 |
| 期望喷砂来隐藏不良的刀具路径 | 工具痕迹或颤动仍可能显示为阴影线 |
| 忽略介质条件 | 不同生产批次之间的光泽或色调可能会发生变化 |
| 忽略阳极氧化顺序 | 最终颜色或纹理可能看起来不一致 |
| 无掩蔽注释 | 边界线可能不平整或功能区域可能被喷砂 |
| 无清洁要求 | 介质可能残留在孔中, 线程, 或口袋 |
| 无包装要求 | 哑光表面在搬运或运输过程中可能会刮伤 |
| 无样品或验收标准 | 买家和供应商对外观的判断可能不同 |
| 对所有零件应用相同的表面处理 | 不同的材料或合金可能看起来不一样 |
明确的喷砂要求应告诉供应商哪些表面必须看起来一致, 哪些区域必须受到保护, 以及如何检查最终饰面.

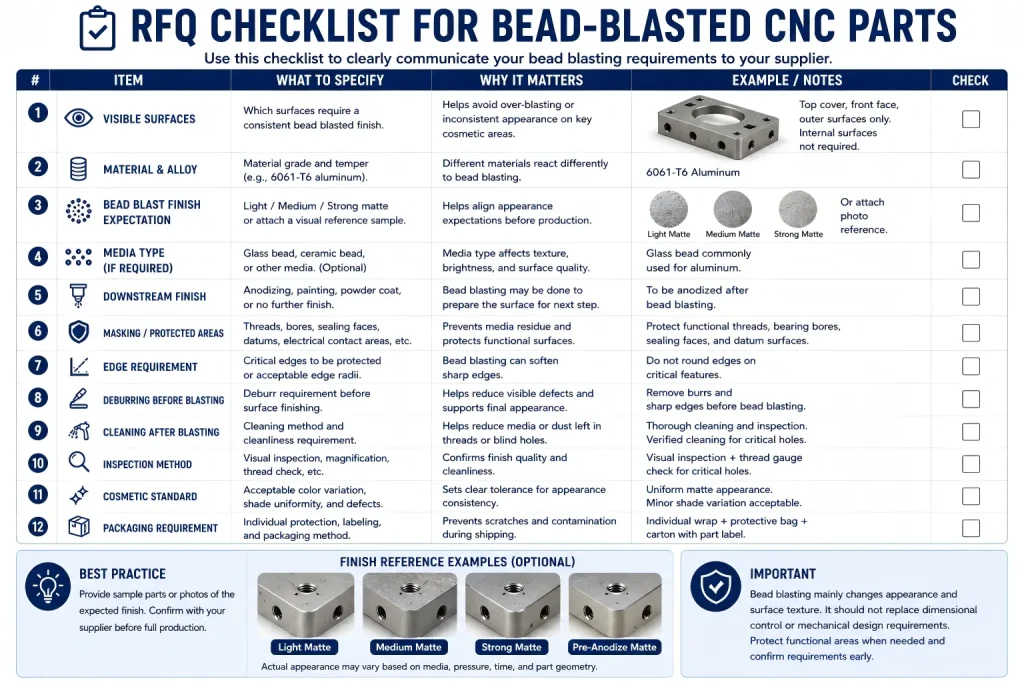

喷砂 CNC 零件询价清单
在发送喷砂 CNC 零件报价之前, 准备影响外观的信息, 掩蔽, 精加工, 检查, 和包装.
| 询价项目 | 提供什么 | 为什么它很重要 |
| 材质等级 | 例子: 6061, 7075, 不锈钢, 黄铜 | 不同的材料完成效果不同 |
| 可见表面 | 在绘图上标记化妆面孔 | 防止错误的表面处理 |
| 喷砂预期 | 光, 中等的, 哑光的, 缎, 基于样本的 | 帮助调整外观期望 |
| 媒体要求 | 玻璃珠, 陶瓷珠, 氧化铝, 或供应商审查 | 影响质感和外观 |
| 批次外观要求 | 样本, 照片标准, 或根据需要进行批次比较 | 有助于控制光泽和色调变化 |
| 喷砂前表面状况 | 机加工表面处理, 跨步, 抛光, 或可接受的切割痕迹 | 防止喷砂后出现工具痕迹阴影 |
| 下游完成 | 阳极氧化, 绘画, 涂层, 钝化, 或没有 | 改变最终外观和检查 |
| 遮蔽区域 | 线程数, 钻孔, 密封面, 日期, 接触区域 | 保护功能特性 |
| 小盲螺纹 | 掩蔽, 验证清洁, 如果需要的话超声波清洗 | 降低介质包装和组装风险 |
| 边缘要求 | 边缘断裂, 没有过度舍入, 化妆品边缘注释 | 防止边缘损坏或不一致 |
| 去毛刺要求 | 无毛刺孔, 线程, 凹槽, 和可见的边缘 | 防止毛刺因喷砂而被隐藏 |
| 清洁要求 | 删除媒体, 油, 灰尘, 和残留物 | 防止滞留污染 |
| 检查方法 | 目视检查, 样品审批, 照片, 如果需要请报告 | 定义验收方法 |
| 化妆品标准 | 灯光, 观看距离, 可接受的变化 | 减少外观争议 |
| 数量及批次 | 原型, 低容量, 重复生产 | 影响一致性规划 |
| 包装要求 | 单独包装, 防刮伤, 湿度控制 | 在运输过程中保护成品表面 |
如果完成很重要, 发送 2D 图纸和 3D 模型. 2D 绘图应标记可见面, 受保护的表面, 完成笔记, 遮蔽区域, 和检查期望. 3D 模型有助于检查几何形状, 使用权, 边缘, 口袋, 并完成可行性.
Rapid Efficient 如何支持喷砂数控零件
Rapid Efficient 可以在报价前审查喷砂数控加工零件, 包括材料等级, 装饰表面, 保护区, 掩蔽要求, 边缘条件, 表面光洁度期望, 阳极氧化顺序, 检查方法, 清洁要求, 和包装要求.
适用于铝制外壳, 不锈钢盖, 电子外壳, 自动化支架, 机器人零件, 固定板, 和可见的 CNC 部件, 我们可以帮助检查喷砂是否合适以及在完成之前应保护哪些表面.
If you are sourcing CNC machined parts with bead blasted surfaces, send us your STEP file, 2D图, 材料要求, 完成笔记, visible surface requirements, 遮蔽区域, 数量, 和检查期望. Our team can review the machining and finishing requirements before quotation.
常问问题
What is a bead blast surface finish?
A bead blast surface finish is a matte textured finish created by blasting fine media against the part surface. It is often used to create a more uniform appearance on CNC machined parts.
Is bead blasting the same as sandblasting?
The terms are sometimes used loosely, but they are not always the same. Bead blasting often refers to glass bead or similar media that creates a smoother matte appearance, while sandblasting may refer to more aggressive abrasive blasting. The actual media should be confirmed before production.
Does bead blasting remove machining marks?
喷砂可以降低光工具痕迹的视觉对比度, 但它不能可靠地去除较深的划痕, 凹痕, 凿痕, 喋喋不休, 或大步跨模式. 喷砂前的表面状况仍然很重要.
为什么喷砂后仍会出现工具痕迹?
喷砂改变微观纹理和光反射, 但更深的加工痕迹或宏观波纹可能会保留在表面几何形状中. 在明亮的灯光下或阳极氧化后, 这些标记可能会显示为微弱的阴影线.
喷砂会影响尺寸吗?
喷砂处理通常不像厚涂层那样处理, 但它会影响表面纹理, 边缘条件, 残留物, 和功能接触区域. 紧孔, 线程, 密封面, 基准面可能需要遮蔽或最终检查.
阳极氧化前喷砂是否良好?
喷砂通常在阳极氧化之前使用，以产生均匀的哑光纹理. 然而, 最终阳极氧化外观仍然取决于合金等级, 表面状况, 喷砂一致性, 媒体状况, 阳极氧化工艺, 密封, 和处理.
磨损的喷砂介质会影响最终外观吗?
是的. 磨损或破裂的介质可能会改变表面纹理, 反射率, 光泽度, 或生产批次之间的阴影. 如果外观搭配很重要, 应审查介质条件和批次一致性.
喷砂前是否应遮盖螺纹孔?
根据要求，螺纹孔可能需要遮盖或仔细清洁. 介质被困在螺纹或盲孔中可能会导致装配问题.
为什么小盲螺纹孔在喷砂后存在风险?
精细介质可以进入小的盲螺纹并在底部附近压实, 特别是如果孔内残留有油或水分. 这可以使螺丝提前停止, 感觉紧绷, 或在装配过程中损坏第一个啮合的螺纹.
喷砂饰面询价中应包含哪些内容?
包括材料等级, 可见表面, 纹理期望, 媒体要求（如果指定）, 下游完成, 遮蔽区域, 边缘要求, 去毛刺笔记, 清洁要求, 检查方法, 化妆品标准, 数量, 和包装期望.
喷砂零件是否仍会被划伤?
是的. 喷砂表面在处理过程中仍可能刮伤, 检查, 包装, 或运输. 如果外表很重要, 生产前应讨论包装和搬运要求.
