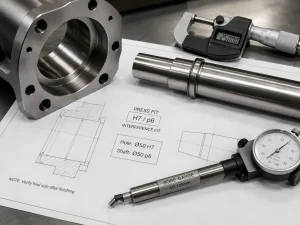

压配合在图纸上看起来很简单: 一根轴插入一个孔, 并且两个部分通过干涉保持在一起.
实际数控加工中, 没那么简单.
压配合公差必须控制大于公称直径. 孔径, 轴尺寸, 圆度, 圆柱度, 表面饰面, 涂层厚度, 材料刚度, 温度, 检查方法, 装配力都可以决定零件在生产过程中装配是否顺利或失败.
对于买家, 真正的问题不仅是:
压配合应使用什么公差?
更好的问题是:
哪些特征控制最终的干扰, 以及何时应该进行检查?
如果图纸只说“压配合”而没有定义配合, 物质条件, 表面饰面, 及检验方法, 供应商可能会加工一个以某种方式正确测量但在组装过程中失败的零件.
什么是压配合公差?
压配合公差定义了当轴故意大于孔时轴和孔之间的受控尺寸关系, 或者当最终公差范围在装配后产生干涉时.
目标是在不损坏零件的情况下产生足够的夹持力.
压配合通常用于:
| 应用 | 共同适合风险 |
|---|---|
| 轴承座 | 太松可能会导致滑倒; 太紧可能会损坏轴承 |
| 衬套 | 不合适可能会影响对齐, 穿, 或使用寿命 |
| 销钉和销钉 | 错误的干扰可能会影响定位精度 |
| 轴毂组件 | 过度用力可能会使轮毂破裂或轴扭曲 |
| 插入物和套筒 | 表面光洁度和材料刚度可能会改变装配力 |
| 精密治具 | 配合必须保持位置而不损坏基准表面 |
对于一般公差规划, 看看我们的 CNC加工公差指南. 本文特别关注数控加工零件的压配合公差.
压接, 过渡配合, 和间隙配合
并非每个轴孔对都应该采用压配合. 选择公差之前, 设计师应该决定组件需要做什么.
| 贴合类型 | 尺寸关系 | 典型用途 |
| 间隙配合 | 孔比轴大 | 移动部件, 易于组装, 可拆卸组件 |
| 过渡配合 | 可能有轻微间隙或轻微干涉 | 定位准确，装配力适中 |
| 压配合 / 过盈配合 | 最终状态下轴大于孔 | 永久或半永久保持力 |
一个常见的错误是当过渡配合就足够时选择压配合. 这会增加加工成本, 检查工作, 装配力, 和零件损坏风险.
另一个错误是当组件实际需要保持力时选择间隙配合. 在这种情况下, 该零件可能通过尺寸检查但振动失败, 旋转, 或负载.
正确的拟合应该来自于函数, 不是出于习惯.
为什么压配合公差不仅仅是一个直径数字
压配合由两个配合特征控制, 不是一维的.
即使轴直径正确, 如果孔是锥形的，组装仍然可能失败, 不圆的, 粗糙的, 涂层, 或在完成前测量.
应审查压配合:
| 因素 | 为什么它很重要 |
| 孔径 | 控制来自内部功能的可用干扰 |
| 轴径 | 控制外部特征尺寸和插入力 |
| 圆度 | 圆度问题可能会产生局部高点或松散区域 |
| 圆柱度 | 锥孔或轴可能组装不均匀 |
| 表面粗糙度 | 峰值可能会增加装配力或在压制过程中磨损 |
| 涂层厚度 | 阳极氧化, 电镀, 或者钝化可能会改变最终尺寸 |
| 材料刚度 | 铝, 钢, 黄铜, 青铜, 和塑料的行为不同 |
| 壁厚 | 薄轮毂可能会扩大, 裂缝, 或扭曲 |
| 装配温度 | 热膨胀会在压制过程中改变配合 |
| 检查时机 | 完成前和完成后可能不会给出相同的结果 |
这就是为什么压配合公差应该成为设计审查的一部分, 不仅仅是从旧图纸复制的尺寸. 用于更广泛的功能设计和绘图注释, 看看我们的 CNC加工设计指南.
压配合应设计为公差系统, 不是一项功能上的严格数字.
另一个隐藏的风险是 衬套孔封闭. 当黄铜较软时, 青铜, 或将工程塑料衬套压入更坚固的金属外壳中, 装配后干涉力会减小衬套的内径. 这意味着套管内径在压制前可能是正确的，但安装后却太小.
孔闭合量取决于外径干涉, 壁厚, 材料刚度, 外壳刚性, 润滑, 及按压方法. 为此原因, 关键衬套 ID 不应仅通过预压测量来接受. 如果轴运转间隙很重要, 图纸应明确按下后ID是否受控制, 安装后是否需要最终定尺寸或扩孔, 哪种检查方法可以确认最终孔径.
孔基和轴基思维
许多工程图使用孔基系统, 其中孔被控制在标准范围内，并且选择轴公差来创建所需的配合.
这种情况很常见，因为孔通常是通过钻孔产生的, 无聊的, 旋转, 或更容易标准化的磨削工具.
一种简化的思考方式:
| 系统 | 什么通常保持更标准 | 调整内容 |
| 孔基配合 | 孔公差带 | 轴尺寸及公差 |
| 轴基配合 | 轴公差带 | 孔径及公差 |
对于数控买家, 精确配合标注应来自工程要求. 绘图可以使用 ISO 配合符号，例如 H7/p6, H7/r6, 或其他适合等级，具体取决于负载, 尺寸, 材料, 及组装方法.
然而, 仅适合符号可能还不够. 真正的压配合可能仍然需要注意表面光洁度, 涂层, 圆度, 检查, 和装配条件.
材料行为变化压配风险
相同的干扰值在每种材料中的表现并不相同.
压入铝外壳的钢轴与压入不锈钢轮毂的不锈钢轴不同. 黄铜衬套的行为与硬化钢套管不同. 工程塑料孔在组装后可能会蠕变或松弛.
| 材料对 | 压接问题 |
| 钢轴 + 铝制外壳 | 铝可能会膨胀, 变形, 或在加热下失去保持力 |
| 不锈钢轴 + 不锈钢孔 | 更高的装配力和磨损风险可能需要审查 |
| 黄铜或青铜衬套 + 钢孔 | 较软的材料在压制过程中可能会变形 |
| 铝轴 + 铝孔 | 表面损伤和涂层厚度可能很重要 |
| 塑料孔 + 金属别针 | 蠕变, 松弛, 湿度/温度影响可能会改变贴合度 |
| 热处理不锈钢零件 | 热处理后最终尺寸可能会改变 |
不锈钢对不锈钢的压接配合需要格外小心. 当相似的奥氏体不锈钢压在一起时, 比如一个 304 轴成 304 孔或 316 轴成 316 钻孔, 高局部压力和滑动摩擦会增加磨损的风险. 如果组装过程中钝化表面膜破裂, 新的金属表面可能会相互粘附并导致卡住, 表面撕裂, 或在冲压行程中途停止的零件.
为了降低这种风险, 设计审查可能会考虑不同的材料搭配, 不同的硬度条件, 受控的表面光洁度, 合适的装配润滑剂或防卡剂, 以及精心挑选的干扰范围. 例如, 硬化或老化的不锈钢轴的行为可能与退火的不锈钢配合孔不同, 但最终选择仍应匹配腐蚀, 力量, 及检验要求. 对于热处理不锈钢材料的行为, 看看我们的 17-4 PH不锈钢加工 文章.
应始终根据材料等级来审查压配合, 热处理条件, 壁厚, 和工作温度.
轴, 针脚, 和车削特征
许多压配合零件都是车削部件: 针脚, 轴, 衬套, 垫片, 袖子, 轴承座, 和圆形刀片.
对于这些部分, 直径公差很重要, 但这不是唯一的控制.
| 车削特征 | 回顾什么 |
| 轴承座 | 直径, 圆度, 跳动, 肩部位置 |
| 压接销 | 直径, 倒角, 插入端, 表面饰面 |
| 套筒或衬套 | 的, ID, 壁厚, 压制后圆度 |
| 轴肩 | 垂直度和座面质量 |
| 靠近按压区域的凹槽 | 应力集中和装配损坏风险 |
| 长轴 | 直线度, 跳动, 和检查支持 |
如果轴很长, 薄的, 或被凹槽打断, 压配合可能会受到偏转或局部直径变化的影响. 对于车削特征, 看看我们的 数控车削件 更多轴指南, 肩膀, 槽, 和检查注意事项.
表面光洁度和涂层可以改变配合
表面光洁度对压接性能有直接影响.
较粗糙的表面可能会首先增加插入力, 但在压制过程中表面峰可能会变平. 非常光滑的表面可以更容易地组装, 但它也可能会改变摩擦行为.
图纸应定义压配合表面是否需要特定的粗糙度值.
| 表面状况 | 可能的效果 |
| 粗孔 | 更高的装配力, 接触不一致 |
| 粗轴 | 压制过程中表面峰可能会变形 |
| 抛光轴 | 摩擦力较低，但可能存在打滑风险，具体取决于设计 |
| 阳极氧化铝 | 涂层堆积可能会减小孔尺寸或增加轴尺寸 |
| 电镀件 | 厚度可能会改变最终的配合范围 |
| 钝化不锈钢 | 通常尺寸影响较小, 但清洁和表面状况仍然很重要 |
| 喷砂表面 | 纹理可能会影响摩擦力和外观 |
当处理过的表面是压配合的一部分时，应在机加工前计划表面处理. 如果加工后进行涂层或电镀, 最终尺寸应在完成后检查.
用于表面处理规划, 粗糙度注释, 涂层效果, 并完成选择, 看看我们的 CNC 表面处理指南.
压配合周围的毛刺和边缘断裂
毛刺是压接装配中最常见的隐藏问题之一.
孔可能会正确测量, 但入口周围凸起的毛刺可能会刮伤轴, 增加插入力, 损坏涂层, 或阻止零件完全就位.
轴还可能有毛刺或锋利的边缘，在组装过程中会损坏孔.
| 特征 | 毛刺风险 |
| 洞口 | 凸起的毛刺可能会阻碍插入或刮伤轴 |
| 轴端 | 锋利的边缘可能会凿伤孔 |
| 靠近配合区域的交叉孔 | 内部毛刺可能会干扰组装 |
| 肩部靠近轴承座 | 毛刺可能会妨碍完全就位 |
| 靠近冲压区的凹槽 | 毛刺可能会产生局部应力或损坏密封件 |
| 包边 | 涂层后去毛刺可能会暴露基材 |
插入侧通常需要受控的倒角或边缘断裂. 但倒角不应去除功能轴承区域，除非设计允许.
用于毛刺控制和绘图注释, 看看我们的 什么是去毛刺 文章.
压配合特征的检验方法
仅通过快速卡尺检查无法控制压配合.
对于简单的, 低风险部分, 千分尺, 孔径计, 塞规, 或者针规可能就足够了. 对于高风险功能, 圆度, 跳动, 位置, 圆柱度, 或 CMM 检查可能需要审查.
| 特征 | 建议检查方法 |
| 轴径 | 千分尺, 气压计, 或合适的直径测量 |
| 孔径 | 内径规, 塞规, 气压计, 或 CMM（取决于要求） |
| 轴承座 | 直径, 圆度, 跳动, 和肩部检查 |
| 薄壁孔 | 松开后检查是否存在变形风险 |
| 涂层压机区 | 涂层或精加工后检查 |
| 关键装配特征 | 确认最终配合范围和功能基准关系 |
| 批量生产 | 可能需要抽样计划或过程控制 |
适用于高风险压配合孔, 检查计划还应考虑圆度和凸角, 不仅仅是直径. 孔可以在几个两点位置测量尺寸范围内，但仍然具有由夹紧压力引起的奇数瓣形状, 薄壁变形, 振动, 或过程不稳定.
这对于轴承座和精密套筒尤其重要. 隐藏的 3 叶或 5 叶几何形状可以在组装后产生局部压力峰值, 即使简单的直径检查看起来可以接受. 适用于更严格的干扰应用, 供应商可能需要使用合适的孔径计策略, 三点内部测量, V 型块或圆度检查, 三坐标检测, 或配置文件扫描，具体取决于容忍度和风险级别. 图纸应注明圆度, 圆柱度, 跳动, 或必须验证最终组装孔的状况.
温度也很重要. 在热车间测量精密配合并在较冷的环境中组装可能会改变结果. 适合紧身款, 应审查检查温度和零件稳定性.
检查计划应与配合的功能相匹配. 如果零件对安全至关重要, 高负载, 高速, 或难以更换, 生产前应明确检验.

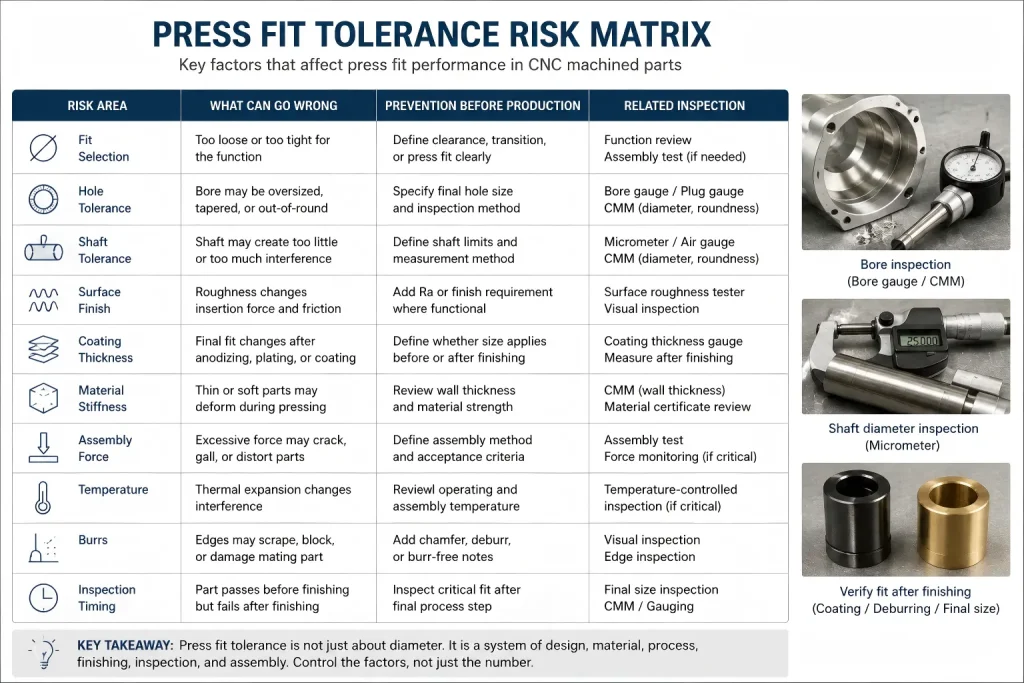

压配合公差风险矩阵
下表显示了为什么应将压配合公差作为完整的制造系统进行审查.
| 风险领域 | 可能会出现什么问题 | 生产前预防 |
| 合身选择 | 对于功能而言太松或太紧 | 定义间隙, 过渡, 或明显压配合 |
| 孔公差 | 孔径可能过大, 锥, 或不圆 | 指定最终孔尺寸和检查方法 |
| 轴公差 | 轴可能产生过少或过多的干涉 | 定义轴限制和测量方法 |
| 表面光洁度 | 粗糙度会改变插入力和摩擦力 | 添加 Ra 或完成功能性要求 |
| 涂层厚度 | 阳极氧化后最终配合发生变化, 电镀, 或涂层 | 定义尺寸是在完成之前还是之后应用 |
| 材料刚度 | 薄或软的部件在压制过程中可能会变形 | 检查壁厚和材料强度 |
| 装配力 | 用力过大可能会破裂, 瘿, 或使零件变形 | 定义装配方法和验收标准 |
| 温度 | 热膨胀变化干扰 | 检查操作和装配温度 |
| 毛刺 | 边缘可能会刮伤, 堵塞, 或损坏配合部分 | 添加倒角, 去毛刺, 或无毛刺的笔记 |
| 检查时机 | 部分在完成前通过但完成后失败 | 最终工艺步骤后检查关键配合 |
此表可用作 DFM 审核或供应商报价审核期间的清单.
指定压配合公差时的常见错误
大多数压配合问题在加工之前就开始出现. 他们从不清晰的图纸和不完整的询价开始.
| 错误 | 可能的结果 |
| 图纸上只写“Press Fit” | 供应商不知道所需的配合范围 |
| 仅收紧轴公差 | 孔的变化仍然会导致装配失败 |
| 忽略圆度 | 局部高点加大压力 |
| 忽略表面光洁度 | 摩擦和座位行为变得不一致 |
| 忘记涂层厚度 | 完成后最终干涉变化 |
| 对所有材料使用相同的配合 | 软或薄的部件可能会变形 |
| 忽略套管孔封闭 | 按下后ID可能会变得太小 |
| 压制类似的不锈钢，无需控制磨损 | 零件可能会卡住, 撕, 或在装配过程中停止 |
| 无倒角或断边注释 | 插入过程中轴或孔可能会损坏 |
| 仅在表面处理前进行检查 | 最终组装尺寸可能有误 |
| 仅依靠两点直径检查 | 可能会遗漏波瓣或圆度误差 |
| 未定义组装方法 | 冷压, 热配件, 和手动组装可能会产生不同的结果 |
| 无需检验报告 | 买方可能无法收到验收所需的证据 |
一份好的压装图应该在报价前明确装配要求.

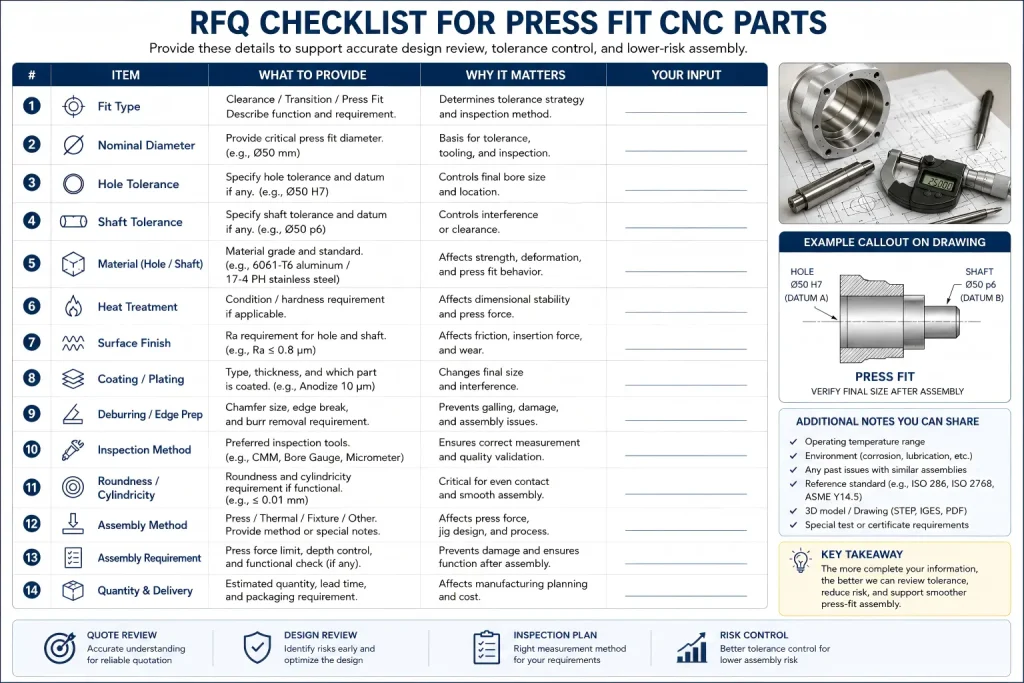

压接 CNC 零件的询价清单
在发送压配零件进行报价之前, 准备影响加工的关键信息, 精加工, 检查, 和组装.
如果缺少这些项目, 报价可能看起来很简单, 但装配风险仍不确定.
| 询价项目 | 提供什么 | 为什么它很重要 |
| 贴合型 | 清除, 过渡, 压配合, 或 ISO 配合标注 | 定义装配函数 |
| 公称直径 | 孔、轴公称尺寸 | 设置拟合计算基线 |
| 孔公差 | 尺寸限制或配合符号 | 控制内部特征尺寸 |
| 轴公差 | 尺寸限制或配合符号 | 控制外部特征尺寸 |
| 材质等级 | 轴及配合件材料 | 影响刚度, 形变, 和装配力 |
| 热处理 | 最终材料状况（如果需要） | 可能会改变最终尺寸或硬度 |
| 表面光洁度 | Ra值或功能表面注释 | 控制摩擦力, 座位, 并佩戴 |
| 涂层或电镀 | 厚度, 掩蔽, 最终尺寸要求 | 防止完成后贴合错误 |
| 去毛刺注意事项 | 倒角, 边缘断裂, 无毛刺区域 | 保护装配表面 |
| 检查方法 | 测量, 千分尺, 孔径计, CMM, 报告 | 确认最终验收 |
| 圆度或圆柱度要求 | 圆度, 圆柱度, 跳动, 或配置文件控制（如果功能正常） | 帮助检测隐藏的波瓣, 锥度, 或当地的高点 |
| 组装方法 | 冷压机, 热组装, 粘合剂, 保留化合物 | 影响力和工艺规划 |
| 数量 | 原型, 低容量, 或生产 | 影响夹具, 检查, and process control |
如果合身很关键, 发送 2D 图纸和 3D 模型. 2D图应控制公差, 合身, 表面饰面, 和检查记录. 3D 模型有助于检查几何形状, 工具访问, 壁厚, 和装配方向.
Rapid Efficient 如何支持压接 CNC 机加工零件
Rapid Efficient 可以在报价前审查压合 CNC 加工零件, 包括轴和孔公差, 物质行为, 表面饰面, 涂层余量, 去毛刺要求, 检查方法, 和装配风险.
用于轴承座, 衬套, 轴, 针脚, 袖子, 外壳, 和安装的插入件, 我们可以帮助检查图纸是否明确定义了最终的配合条件. 我们还可以审查是否应在涂层之前或之后检查关键尺寸, 热处理, 钝化, 或其他整理步骤.
如果您正在采购具有压接功能的数控加工零件, 将您的 STEP 文件发送给我们, 2D图, 材料要求, 适合笔记, 表面光洁度要求, 涂层要求, 数量, 和检查期望. 我们的团队可以在报价前审查加工和交货要求.
常问问题
什么是压配合公差?
压配合公差是轴和孔之间受控的尺寸关系，在装配后会产生干涉. 它应该定义两个配合特征, 不只是一种直径.
压配合与过盈配合一样吗?
压配合是过盈配合的一种. 在很多买家讨论中, 这两个术语的使用密切相关, 但所需的配合范围和装配方法仍应在图纸上明确规定.
我应该对孔或轴进行压配合公差吗?
两者都很重要. 许多设计都使用基于孔的配合, 其中孔遵循标准公差带，并且调整轴以产生所需的过盈量. 但正确的方法取决于零件的功能, 材料, 及制造路线.
压装后衬套内径可以改变吗?
是的. 较软的衬套在压入外壳后可能会发生孔闭合现象. 如果内径控制运行间隙, 图纸应明确压制后是否检查ID或安装后是否需要最终尺寸.
不锈钢在装配过程中可以压装内胆吗?
是的. 不锈钢对不锈钢的压配合会增加磨损风险, 特别是当类似的奥氏体不锈钢在高压下滑动时. 材质搭配, 硬度条件, 润滑, 表面饰面, 装配前应检查干涉范围.
表面光洁度会影响压配合吗?
是的. 表面粗糙度影响摩擦力, 插入力, 座位行为, 并佩戴. 涂层或电镀也可以改变压配合特征的最终尺寸.
阳极氧化或电镀可以改变压配合公差吗?
是的. 阳极氧化, 电镀, 和其他涂层可以改变最终的孔或轴尺寸. 关键压配合尺寸应定义公差是在精加工之前还是之后应用.
什么检查方法最适合压配合零件?
这取决于功能. 轴可以用千分尺或气压计检查. 孔可能需要孔规, 塞规, 三坐标检测, 或圆度检查. 高风险压配合特征也可能需要圆度, 跳动, 圆柱度, 或个人资料审查.
为什么孔可以通过直径检查但仍然无法装配?
孔可以在几个两点位置正确测量，但仍然有凸角, 锥度, 或圆度误差. 这些隐藏的形状错误可能会在装配过程中产生局部压力峰值, 特别适用于轴承和精密套筒.
我应该在压接询价中包含什么内容?
包括适合类型, 标称尺寸, 孔公差, 轴公差, 材料等级, 热处理, 表面饰面, 涂层要求, 去毛刺笔记, 检查方法, 功能性时的圆度或圆柱度要求, 组装方法, 数量, 及交货要求.
