薄壁铝零件在被夹在机器中时可以正确测量，但在移除后仍然无法测量.
夹具可以将弯曲的毛坯保持平坦. 切削力可能会暂时将墙壁推离刀具. 当材料被去除时，残余应力可能会被释放. 然后，检查支持可能会将成品零件保持在使用中无法保持的形状.
为此原因, 薄壁铝材数控加工不仅仅是主轴转速的问题, 进给率, 或机器精度. 这是一个从选材到加工一直持续的形状控制问题, 松开, 精加工, 和最终检验.
快速解答
稳定的薄壁铝零件需要控制四种不同的条件:
- 毛坯的形状和残余应力状况.
- 由夹具力创建的形状.
- 由切削力和热量引起的暂时偏转.
- 将要检查的已发布形状, 组装的, 并交付.
加工策略应在去除材料的同时保持刚度, 避免迫使零件进入错误的参考条件, 并定义最终接受是否适用于自由状态或指定的限制状态.
没有通用的壁厚数字可以使每个铝部件都变得“薄”。当壁的刚度太低而无法切割时，壁在功能上会变薄, 夹紧, 处理, 精加工, 或对其施加检查力.
当刚度控制过程时，壁会变薄
一个 1 小环上的毫米壁的行为可能与小环上的不同 1 毫米墙跨越一个大的外壳. 墙高, 无支撑长度, 拐角几何形状, 地板厚度, 肋骨, 开口, 合金状态, 夹具支撑与标称厚度一样重要.
对于宽度为 b 且弯曲方向厚度为 t 的矩形截面, 面积质心二阶矩为: 我=12bt3
因为弯曲刚度取决于 EI, 减小t可以迅速降低截面的抗弯能力. 这种关系是一个有用的方向模型, 不是对袋装住房的完整预测, 肋状外壳, 或局部支撑墙.
因此，绘图应被视为刚度系统，而不是独立尺寸的集合. 具有相同最小壁厚的两个零件可能需要完全不同的加工和检测策略.
有用的复习问题包括:
- 没有支撑的墙能跨多远?
- 地板也薄吗?
- 墙壁是否连接到刚性法兰或返回?
- 开口会中断负载路径吗?
- 当材料被移除时，哪些功能首先变得灵活?
- 最终功能条件是否自由, 用螺栓固定的, 夹紧的, 或垫片加载?

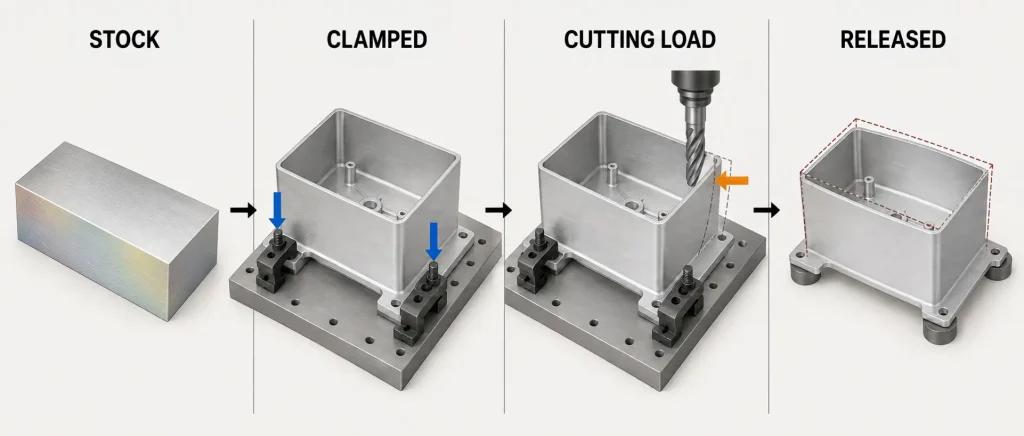

一个零件可以有四种不同的形状
同一工件在其制造周期中可以呈现不同的形状.
| 部分状态 | 什么控制着观察到的形状 | 常见的解释错误 | 需要证据 |
|---|---|---|---|
| 库存状态 | 滚动, 挤压, 热处理, 拉伸, 锯切, 贮存, 和初始残余应力 | 假设明显平坦的毛坯内部无应力 | 库存形式, 脾气, 切割方向, 初始平整度, 和物质条件 |
| 夹紧状态 | 定位器, 支持, 下颌力, 空的, 螺栓, 和夹具接触 | 将夹具强制形状视为自然零件形状 | 夹紧顺序, 支持地图, 接触条件, 和未夹紧的比较 |
| 切割状态 | 工具压力, 热, 排屑, 改变刚度, 和暂时的振动 | 在识别弹性变形之前偏移程序 | 订婚, 工具状况, 墙方向, 温度, 和过程中的观察 |
| 发布和交付状态 | 应力重新分布, 回弹, 温度, 精加工, 处理, 和检查支持 | 仅接受机器内数据的零件 | 自由状态或定义的限制状态报告, 零件温度, 和完成条件 |
仅控制夹紧状态的流程仍然可以交付不合格零件.
绘图, 工艺计划, 检验报告应就哪个状态代表产品要求达成一致. 如果装配故意限制零件, 应定义该条件. 不应通过在检查期间将元件压平来非正式地重新创建它.
在更改程序之前诊断正在移动的内容
尺寸漂移并不总是来自同一来源. 添加坐标偏移可能会隐藏一种情况，同时使另一种情况变得更糟.
| 观察 | 可能的机制 | 有用的确认 |
|---|---|---|
| 特征在夹紧时正确，但在释放后移动 | 夹具预载, 坯料残余应力, 材料去除不平衡, 或热差 | 在记录的支撑条件下比较松开前后的测量结果 |
| 壁厚稳定但壁型呈弓形 | 弹性工具力偏转或释放的零件运动 | 与轮廓分开检查厚度，并在热稳定后重复检查 |
| 误差随着墙高而增加 | 局部刚度下降, 径向载荷过大, 刀具跳动, 或长工具投影 | 按高度比较误差并检查啮合和刀座状况 |
| 口袋达到一定深度后，颤振开始 | 失去临时支持, 切屑再切削, 改变固有频率, 或不稳定的参与 | 确定振动开始的确切刀具路径阶段 |
| 阳极氧化或其他表面处理后形状发生变化 | 涂层构建, 过程温度, 货架, 掩蔽, 或预先存在的应力重新分布 | 比较商定的涂装前和涂装后检查状态 |
| 两种检查方法不一致 | 不同的支撑, 对齐, 探测力, 过滤器, 或特征构造方法 | 使用商定的基准和支持程序重复测量 |
有用的修正始于可重复的观察: 当运动出现时, 朝哪个方向走, 以及负载移除后是否仍然存在.
库存状况是加工策略的一部分
“合金 6061”或“合金 7075”并不能完全定义加工稳定性. 库存形式, 脾气, 厚度, 切割方向, 先前的热史, 和供应商加工也很重要.
对于适用的锻造产品, T651 包括固溶处理后通过控制拉伸来消除应力. 它可以提供比其他同类 T6 产品更稳定的启动条件, 但它并不能消除不对称加工产生的局部应力或运动.
之间的区别 6061-T6 和 6061-T651 因此应与毛坯形状和几何形状一起审查, 不用作平整度的普遍保证.
选材也不应简化为“6061稳定、 7075 不稳定。”力量, 库存形式, 热处理条件, 断面厚度, 去除材料的数量和分布都会影响结果. 高强度零件的材料特定风险将在 7075 薄壁数控加工指南.
机加工前, 确认:
- 盘子, 酒吧, 挤压, 锻造, 或其他库存形式.
- 脾气和压力缓解情况.
- 相关的滚动或挤压方向.
- 初始坯料平整度和厚度变化.
- 锯切余量和热损坏风险.
- 是否将从一侧去除大部分材料.
- 是否可以从稳定的中间基准重新建立零件.
较厚的坯料并不一定会更安全. 更多库存意味着更多材料去除, 更多热量, 以及更大的残余应力重新分布.
当材料消失时保留加载路径
零件的最强版本通常在加工开始之前就存在. 每个口袋, 开幕, 投币口, 浮雕改变了切削力和夹紧力穿过剩余材料的方式.
合适的工艺可以使用分级粗加工, 临时网, 牺牲标签, 洋葱皮, 或从相互作用区域平衡去除. 这些功能本身并不是目标. 它们的目的是保持部件受到支撑，直到剩余的几何形状可以承受下一个加工负载.
对于具有重大释放风险的零件, 该路线可能包括:
- 建立稳定的参考特征.
- 对主要型腔进行粗加工，同时留下受控材料.
- 释放或减少夹具力以观察运动.
- 让零件恢复到一致的温度.
- 从新零件状态重新建立基准.
- 关键墙壁和地板的半精加工.
- 按受控顺序移除临时支撑.
- 完成定义最终装配的特征.
中间松开本身并不能消除残余应力. 它揭示了夹具可能隐藏的运动，并允许下一个设置参考实际的中间形状.
打开封闭的口袋时, 与全宽入口相比，圆形或螺旋坡道可以减少突然啮合并改善排屑. 仅当刀具具有坡道功能并且型腔提供足够的直径和间隙时才使用它; 预钻孔或其他受控入口可能更适合受限的几何形状.
目标是可预测的负载转换, 不是强制性的 CAM 模式.
工件夹持必须在不施力的情况下找到零件
一个装置具有三个相关的工作:
- 定位工件.
- 支持切削负载.
- 防止加工过程中移动.
不应将柔性毛坯强制形成标称 CAD 形状，然后使用该强制条件作为合格证明.
大接触面积可以分散负载, 但他们也可以复制碎片, 毛刺, 或将波纹度存入设置中. 集中夹具可以牢固地固定，但可能会产生局部凹痕或使薄法兰弯曲. 真空夹具可以提供分布式保持, 但可用面积, 密封条件, 地板刚度, 泄漏, 必须审查轴向刀具力.
有用的薄壁工件夹紧实践可能包括:
- 支撑刚性区域而不是无支撑的墙中心.
- 使用易于清洁和验证的夹具触点.
- 仅施加防止移动所需的夹紧力.
- 保持夹具位置和拧紧顺序可重复.
- 使用围绕稳定几何形状的软钳口.
- 避免细环上的钳口过度闭合.
- 在刀具推向墙壁时提供支撑支撑.
- 减小或移除夹紧力后检查零件.
如果图纸要求限制性检验条件, 灯具应刻意再现该条件. 夹紧位置, 支持地点, 扭矩, 顺序, 和温度都可能成为验收定义的一部分.
刀具策略与切削时的力方向和时间有关
刀具选择影响的不仅仅是表面光洁度. 刀具直径, 凹槽几何形状, 螺旋, 边缘准备, 跳动, 投影, 径向啮合, 轴向啮合, 和排屑决定切削负载如何进入壁.
锋利的切削刃和合适的铝制几何形状可以减少摩擦和积屑瘤, 但“锋利”并不是一个完整的规格. 跳动过大的铣刀可能会对一个槽造成不成比例的负载. 长突出可能会放大工具偏转和壁振动. 非常轻的通过可能会摩擦而不是形成稳定的切屑.
这 铝铣刀选择指南 解释刀具几何形状, 刚性, 芯片空间, 和工具到达交互.
对于普通的逆铣刀, 增加螺旋角可以减少径向载荷，同时增加轴向提升分量. 这可以帮助高墙，但可以承载薄地板, 弱真空夹具, 或另一个方向的边缘刀架.
因此，应根据刀具几何形状选择螺旋角, 订婚, 排屑, 墙壁方向, 地板刚度, 和工作固定——不来自一个通用的学位范围.
该流程还应限制参与度的突然变化. 角落入口, 槽口, 切屑再切削, 即使编程的进给显得保守，突然的方向变化也会激发灵活的部分.
最终通过无法纠正移动参考
完成路径遵循编程路径, 但刀具只能切削存在负载的表面位置.
如果墙壁在切割过程中偏斜, 重复的弹簧通过可能会重现相同的负载条件. 如果孔型变得太轻而无法形成稳定的切屑, 摩擦可以增加热量而不校正几何形状. 因此，仅减少饲料可能无法解决根本问题.
最后一关之前, 确认:
- 夹具参考稳定的零件状态.
- 主要残余应力运动已经暴露.
- 临时支撑按预定顺序移除.
- 刀具跳动和投影适当.
- 墙壁及其连接地板以兼容的顺序完成.
- 零件的加热温度没有明显高于商定的检查条件.
- 剩余足够的材料来校正测量的中间形状.
在了解机制后，坐标校正可能会很有用. 它不应取代诊断.
检查必须重现商定的零件状态
薄壁检测是制造策略的一部分，因为测量方法可以改变被测量的形状.
三坐标测量机探头, 孔径计, 千分尺, 指标, 面板支撑, 或夹具可以施加足够的力来移动灵活的特征. 结果也可能随点密度而变化, 扫描方向, 过滤器设置, 日期对齐, 和零件温度.
一个 CNC 加工零件的 CMM 检验计划 因此应该定义比机器名称更多的内容.
| 检查目标 | 适用方法 | 主要风险 |
|---|---|---|
| 壁厚 | 千分尺, 卡尺, CMM, 或合适的光学方法 | 接触挤压, 下颌对齐, 或局部墙壁倾斜会改变结果 |
| 墙型材或弓形 | 三坐标扫描, 离散探测, 或光学测量 | 支持, 点密度, 过滤, 和拟合方法可以改变报告的轮廓 |
| 薄环孔或外径 | ID 孔径规, 外径千分尺, CMM, 或合适的光学方法 | 薄截面在量规接触下可能会改变形状, 下巴, 或探针力 |
| 配合面平整度 | CMM 或在定义的支撑条件下带有指示器的平台 | 过度支撑或夹紧可以抑制自由态误差 |
| 钻孔位置 | CMM 或商定的功能方法 | 基准建立和释放的零件运动可能会主导结果 |
| 表面粗糙度 | 具有适当设置的轮廓仪 | 触控笔力, 截止选择, 墙壁移动可能会影响痕迹 |
受限功能检查和自由状态几何检查回答不同的问题. 图纸应标明哪一个控制验收.
表面处理可以改变配合, 不修表
阳极氧化, 转化涂层, 爆破, 绘画, 和其他饰面会影响尺寸, 表面纹理, 接触区域, 和检查访问.
阳极氧化可以改变孔径, 投币口, 线, 和配合表面尺寸取决于涂层类型, 规定厚度, 掩蔽, 以及功能面的位置. 在发布最终加工尺寸之前应考虑这些影响.
这 CNC 加工零件的表面光洁度 指南解释了为什么光洁度要求应与功能和公差联系起来.
不应将精加工视为拉直弯曲墙壁的方法. 如果零件已经变形, 表面涂层不能恢复基准系统或正确的释放形式.
图纸或采购要求应标识:
- 适用的饰面规格和等级.
- 遮盖和未遮盖区域.
- 尺寸适用于精加工之前还是之后.
- 关键电气, 化妆品, 密封, 或配合面.
- 控制最终验收的检验阶段.

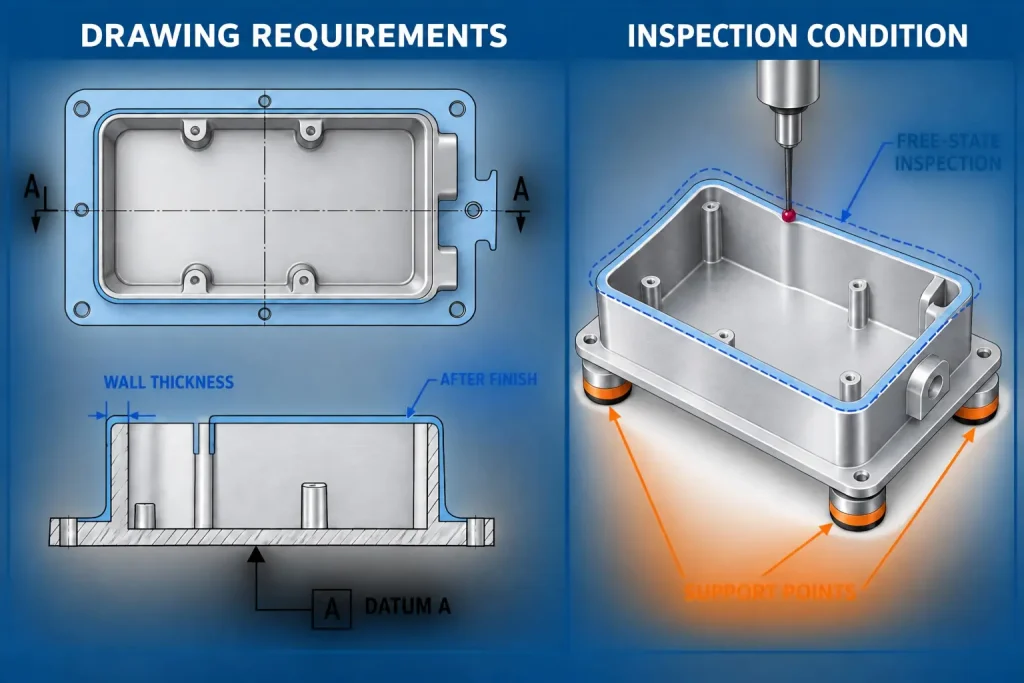

绘图必须定义状态, 不仅仅是名义形状
薄壁图纸可以在尺寸上完整，但仍然没有回答最重要的验收问题: 验证这些尺寸时零件必须处于什么状态?
| 图纸或询价项目 | 应该定义什么 |
|---|---|
| 合金和库存状况 | 合金, 脾气, 功能重要时的优先股形式, 以及任何可追溯性要求 |
| 关键的薄型特征 | 墙壁或地板厚度, 无支撑跨度, 高度, 开口, 肋骨, 和过渡几何 |
| 日期系统 | 功能数据特征以及发布后是否保持稳定 |
| 部分状态 | 自由状态要求或精确的约束装配或检查条件 |
| 支持条件 | 支持地点, 夹具接口, 紧固件图案, 垫圈状况, 和功能需要的扭矩 |
| 整理状态 | 阳极氧化之前或之后适用哪些尺寸, 涂层, 爆破, 或其他完成 |
| 插配功能 | 密封面, 轴承座, 封面接口, 光学对准, 或其他控制接受的关系 |
| 巡检沟通 | 报告范围, 采样, 功能 ID, 以及约定的验收条件 |
图纸不需要规定每个刀具或夹具的细节. 它应该定义功能结果以及该结果必须存在的状态.
单独的一般尺寸公差可能无法控制弓形, 平整度, 轮廓, 垂直度, 或功能位置. 尺寸和几何要求之间的关系在 CNC加工公差指南.
为什么材料越少，加工成本就越高
轻质部件在成品状态下使用更少的材料, 但可能需要更受控的制造时间.
成本可能会增加，因为:
- 附加粗加工和半精加工阶段.
- 稍后移除的临时材料.
- 接近灵活功能的更保守的参与.
- 定制软爪, 真空夹具, 或分布式支持.
- 中间松开并重新建立基准.
- 更长距离的工具或额外的访问设置.
- 对自由和受约束状态进行更详细的检查.
- 提高去毛刺和处理灵敏度.
- 精加工前和精加工后尺寸验证.
- 更高的工艺开发和拒绝风险.
主要成本驱动因素通常不仅仅是标称壁厚. 它是壁厚的组合, 无支撑跨度, 去除体积, 基准稳定性, 表面饰面, 检查状态, 并要求整个批次的重复性.
当设计变更比流程变更更有效时
通过改变负载路径比减慢加工周期可以更有效地降低一些变形风险.
| 可能的设计变更 | 潜在影响 | 审核条件 |
|---|---|---|
| 添加回流法兰 | 增加边缘刚度 | 检查质量, 信封, 装配访问, 和整理 |
| 添加或重新定位肋骨 | 缩短无支撑跨度 | 检查工具访问权限, 拐角半径, 排屑, 和应力集中 |
| 增加局部壁厚 | 在运动开始处增加僵硬 | 确认添加的材料不会干扰功能 |
| 增加内角半径 | 支持更大的, 更硬的刀具并改善负载传递 | 检查配合几何形状和所需间隙 |
| 降低墙壁高度 | 降低杠杆和振动敏感性 | 确认功能信封 |
| 将大开口移离柔性边缘 | 保留更强的负载路径 | 检查气流, 电缆, 光学的, 或装配要求 |
| 将关键基准特征与柔性墙分开 | 提高检查和设置稳定性 | 确认数据仍然代表装配功能 |
正确的选择取决于墙必须做什么. 密封外壳, 光学镜架, 传热面, 电机外壳, 和化妆品封面可能需要不同的妥协.
报价前检查薄壁铝零件
进行有用的薄壁审查, 提供:
- 3D CAD 和受控二维绘图.
- 铝合金, 脾气, 和优先股表格（如果已指定）.
- 最小墙壁和地板厚度.
- 主要无支撑跨度和墙高.
- 临界孔, 密封面, 轴承座, 和配合接口.
- 所需的自由状态或约束状态接受条件.
- 基准和支持要求.
- 表面光洁度以及尺寸是在精加工之前还是之后应用.
- 检验报告和抽样要求.
- 原型和预期生产数量.
RapidEfficient 可以审查库存状况之间的关系, 工件夹持, 加工顺序, 精加工, 报价前检查. 对于合适的项目, 该审查可以通过我们的协调 CNC铝加工服务.
